由于视频源并未同步锁定，因此无法从一路输入视频无缝切换到另一路视频。当解码器从一路输入的时序切换到另一路输入的视频时序时，输出视频流会受影响。如图4所示，切换期间的图像发生损坏。在异步视频源之间切换时，无法避免这一现象。

　　不同的系统采用不同的解决方案来防止屏幕上显示的视频图像发生撕裂。系统控制器应当能够对解码器产生的中断快速做出反应，控制切换期间屏幕上显示的图像，确保所显示的图像不含图4所示的撕裂现象。

　　图4 输出视频切换时的截图

　　切换期间的事件序列

　　本部分说明切换到新输入视频信号时发生的事件序列。这将有助于系统设计人员定量评估所选视频解码器的快速切换性能。

　　图5为获取视频信号之后发生的一系列事件标上了编号。下面按顺序说明这些事件：

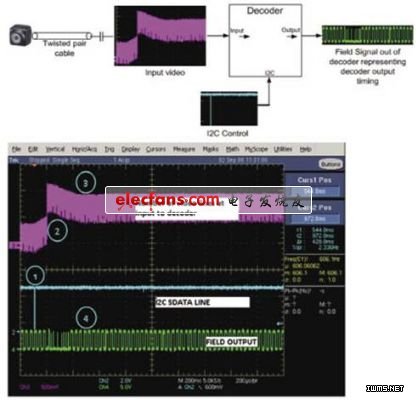

　　图5 输入和输出视频信号波形

　　1、对解码器执行I2C写操作。设置解码器，切换到新的视频输入，并告知视频标准。加快切换的写操作在此时执行。

　　2、模拟箝位电路响应视频输入。在典型应用中，视频信号容性耦合到视频解码器中。然后，解码器必须确保对视频信号进行直流恢复，并箝位视频消隐电平，使得ADC输出一个特定的代码。有多种方法可以做到这一点，最常用的方法是在解码器的输入节点提供源电流和吸电流。图6为视频解码器箝位视频信号的典型示意图。

　　图6 视频信号典型箝位

　　3、视频固定在正确的电平并且提取同步信号。高性能视频解码器产品同时包含粗调和精调箝位环路。粗调箝位电路将视频信号调整到接近正确电压之后，精调箝位电路对视频信号电平进行全面优化，并使视频输入保持在这一正确的直流电平。现在，输入视频固定在稳定的直流电平，消隐电平则设定为已知的ADC代码。解码器从视频信号中提取同步信号，并监控Hsync、Vsync和FiELD序列以便确定输入视频标准。如果使用自动检测功能，则确定视频标准的时间会延长。

　　4、解码器输出正确、稳定的视频时序。解码器锁定输入视频信号，针对该输入视频类型优化内部IP模块和滤波器，并开始输出稳定且正确的视频时序，从而在LCD面板或屏幕上显示正确的视频图像。

　　上述结果全部基于利用ADI公司解码器(如ADV7180和ADV7181C)执行的测量，这些解码器符合快速切换要求。

　　ADI公司解码器广泛应用于汽车行业，满足许多汽车系统供应商的快速切换需求。ADV7180和ADV7181C具备本文所述的所有快速切换特性。

　　总结

　　本文说明了模拟视频在汽车应用中仍然受欢迎的原因，以及模拟视频相对于其它解决方案的优势。汽车制造商已经看到，功能丰富的信息娱乐系统有助于提高销售利润、增强安全性能。随着“车载视频”系统的快速发展，不久的将来很可能会出现一辆车配备5块液晶面板的情形。
