小功率反激电源作为市场上最为成熟的电源之一，在电力电子行业占据相当大的比重。目前介绍开关电源电磁兼容的文章很多，不过考虑到市场化，小功率反激电源只用一级EMI滤波，无散热片，还有很重要的一点，要考虑可生产性。这与单纯的电磁兼容研究有很大区别，本文将从工程和生产的角度出发来阐述小功率反激电源EMI抑制方法。

　　1 主要测试标准

　　目前世界各个国家和组织都对电子产品的EMI限值做出相应的规定，比较典型的标准有：美国联邦通信委员会的FCC第15部分;国际电工技术委员会中TC77的IEC61000部分;国际无线电干扰特别委员会CISPR的CISPR22(信息技术设备);欧盟的EN55022(信息技术设备);中国的 GB9254-1998(信息技术设备)是从CISPR的CISPR22转换而来的。标准中对A类设备和B类设备分别作了相应的要求，如下表 [1]：

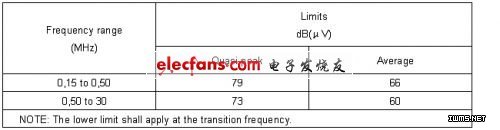

　　表1 A类传导限值。

　　表2 B类传导限值。

　　注：A类设备：用于贸易，工业，商业环境的设备;B类设备：用于居住环境的设备。

　　2 抑制措施

　　电磁干扰(EleCTRo MagnetIC Interference)，有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合到另一个电网络。差模干扰和共模干扰是主要的传导干扰形态，而功率变换器的传导干扰以共模干扰为主。差模噪声主要由大的di/dt与杂散电容引起;共模噪声则主要由较高的dv/dt与杂散电感相互作用而产生的高频振荡引起。

　　形成电磁干扰的条件有三：A：向外发送电磁干扰的源—噪声源 B：传递电磁干扰的途径—噪声耦合和辐射 C：承受电磁干扰(对噪声敏感)的客体—受扰设备
