低功耗MCU在家电中的应用分析
来源:本站整理  作者:佚名  2011-07-06 07:18:25



    最近几年由于人们对环保的重视,市场上开始关注节能低碳的电子产品,对家电等电子产品的低功耗性能也提高了要求,低功耗MCU在家庭的各种电器产品上将占据重要地位。

 在智能家电产品通电后,MCU就开始启动,由于MCU所消耗的电流只占整个家电产品消耗功率的很小一部分,所以通常对其工作电流大小不作要求,只要产品可以正常工作即可。一直到最近几年,由于人们日益重视环保,市场上开始关注节能低碳的电子产品,对家电及电子产品的低耗能也提高了要求,因此低功耗MCU在家庭的各种电器产品上开始占据重要地位。
  低功耗MCU的需求原因

  在电子产品上需要低功耗MCU的原因大部分出自环保的考虑:一方面,地球温室效应造成的问题需要大家通过节约能源来解决;另一方面,大量的电池若没有按正常渠道回收可能会造成土地和水资源污染。具体来说,低功耗MCU的需求可以归纳为以下几种情况。

  1. 一般家电电源来自电源插头,当插头插在插座上,即使家电没有启用也会消耗一些功率,通常来说这些消耗的功率越少越好。

  2. 家电若具有时钟功能,则当插头离开插座后,时钟所需的电源需靠内部电池提供,因此电池必须能够维持较长时间。

  3. 具有遥控功能的电器需维持较低的待机电流。

  4. 使用电池供电的电器用品其电池使用寿命要越长越好。

  5. 使用太阳能电池来代替使用一般电池的电子产品。

  通过以上五点可详细地说明低功耗MCU在家电上的应用。就第一点来说,目前许多家电插头一直插在插座上,这样即使没有使用也会消耗部分电流,所以环保人士才会极力倡导电器在没有使用的时候把插头拔掉。但是人们难免有时候会忘记拔掉插头,此时便可以使用低功耗MCU来降低待机电流。

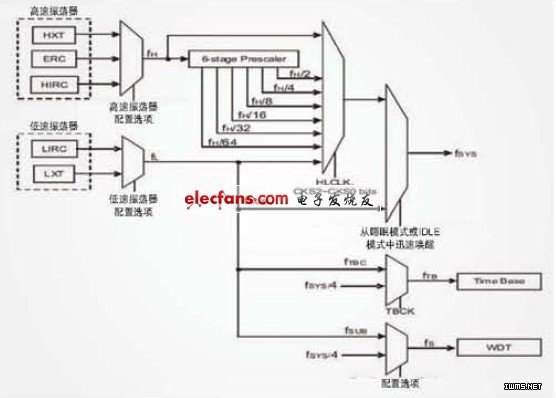

  为了让待机电流降低,MCU需将系统频率切换为低速模式,如图1,当系统频率切换为fL时,MCU内部会将高速振荡器电路关掉,以节省其耗电电流。除此之外,整个MCU执行指令的耗电电流因系统频率切换为fL的缘故也会大幅降低,两者的耗电比例最大可以相差100倍(2毫安与20微安的差异)(注:图中高频系统振荡器有3种选择,低频系统振荡器有2种选择,一般高频的系统振荡器约在0.4MHz以上,低频系统振荡器约32kHz)。

图1 为了让待机电流降低,MCU需将系统频率切换为低速模式

  另一个大幅降低待机电流的方式是MCU进入IDLE模式。在此模式下,MCU已经不执行程序,仅启动部分计时功能,MCU每隔一段时间会因定时器溢位而被唤醒。在IDLE模式里,中断及唤醒功能仍然有效,当然也可通过外部按键的方式唤醒MCU,使其离开省电模式重新回到一般工作模式。

  就第二点来说,一般家庭的各种电器用品都可能具有时钟功能,尤其是厨房内的家电,例如电子锅、电饭锅、微波炉、烤箱、烘碗机、豆浆机、果菜机等等。以电子锅为例,平常插头插在插座上时,MCU的电源来自电力公司的交流电,并对电子锅内部时钟的充电电池充电;当插头拔掉时,电子锅还要继续计时,此时就靠电池提供电源给MCU内部的计时电路。如果在下次插头重新插入之前电池耗尽,时钟就会不准且无法继续计时,而且充电电池也可能因为过度放电而很快损耗掉。

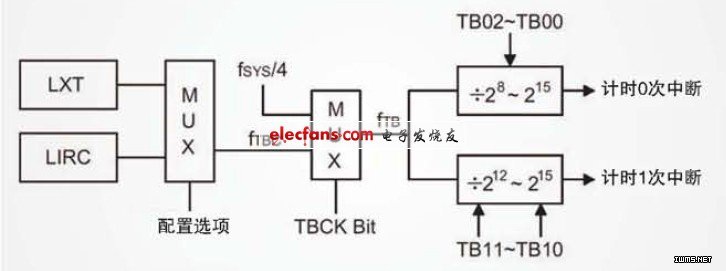

  为了提供一个省电的时钟功能,MCU必须具有一个省电的32,768Hz晶体振荡器电路(LXT),且在MCU进入IDLE模式时,该振荡器电路还能继续工作,时钟也可以继续计时,LCD可以继续运行,以显示目前的时间,这些功能加起来的耗电流必须要足够低才可以让电池供电,并维持更久的时间。图2显示了选用LXT作为计时来源时,最长可以每秒产生1次计时中断。

图2 选用LXT作为计时来源时,最长可以每秒产生1次计时中断

  至于第三点,许多家电、音响、电视都会有遥控器接收电路,以方便使用该电器的各种选项及设定功能。当这些电器关闭时,并不是完全关闭电源,遥控器的接收电路还在继续工作,除非把插头拔掉,否则待机电流一直存在,这也会造成能源的浪费。若是能把此时的耗电降至最低,对节能省电也有不小的帮助,接收遥控器电路的MCU如果本身使用低功耗MCU就是降低此时待机电流的好方法。

[1] [2]  下一页
