基于GA和PSO算法的反射阵列仿真设计
来源:本站整理  作者:佚名  2011-07-07 07:29:07





2 近场反射阵列的设计和仿真
2.1 反射阵列基本模型的建立
    极子阵列可以避免等宽度金属圆环RCS图整体效果不好,调整灵活性较低的情况。前面已经确定了极子和周向间距的尺寸。轴向间距的确定,是在经验公式的基础上结合FEKO软件仿真数据,积累了更多数据,也更具直观性,为后续开发提供更多的资料。
    在FEKO中,轴向间距d被设为变量,在总长度一定的情况下,让d从5~40 mm并以5 mm为间隔依次变化,同时计算绘制相应的RCS曲线。由多幅RCS图可以看出,当间距在35 mm时,68°处的效果最好,并且随着间距的提高,中蜂呈下降趋势,两个侧峰逐渐向中间靠拢,整体效果没有明显改善,但15 mm的间距可以小范围地提高RCS。

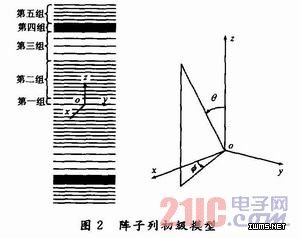

    由以上得到的信息,并结合经验公式,建立出阵子列的初级模型如图2所示。

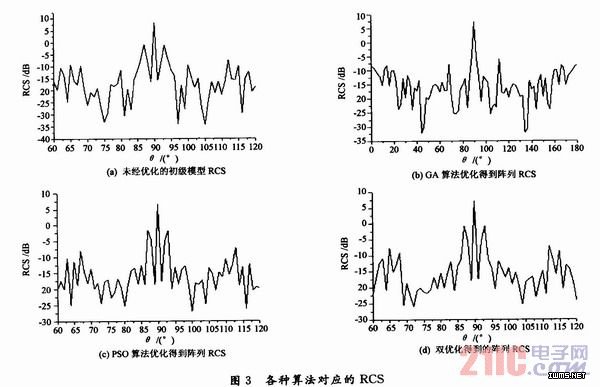

    阵列关于xy平面对称,只看上半部分,从中心到两边依次为第一组到第五组阵子,阵子间距分别为d1,d2,d3,d4,d5,数值分别为25 mm,15 mm,35 mm,5 mm,15 mm,图3(a)是未优化初级模型所对应的RCS图。
