数字中频调制解调系统的设计与实现
来源:本站整理  作者:佚名  2011-07-07 07:29:09



    摘要:为了实现MSK数字调制解调、扩频解扩等复杂算法,设计了以TMS320C6416 DSP和ALTEra公司FPGAEP3SE110为核心的数字中频调制解调系统,并在此系统中成功实现MSK数字正交调制和MSK复相关解调等复杂运算。该系统的硬件架构,对工程实践数字中频调制解调系统有一定的指导意义。
    关键词:TMS320C6416;EP3SE110;AD9957;AD9233;MSK调制解调

    软件无线电(SDR)是具有可重配置硬件平台的无线设备,因为更低的成本、更大的灵活性和更高的性能,迅速成为军事、公共安全和商用无线领域的事实标准。SDR基带处理通常需要处理器和FPGA,处理器通常实现系统控制和配置功能,而FPGA实现大计算量信号的实时处理。因此采用DSP+FPGA的方案符合软件无线电中的硬件可重新配置的思想。

    1 电路系统设计

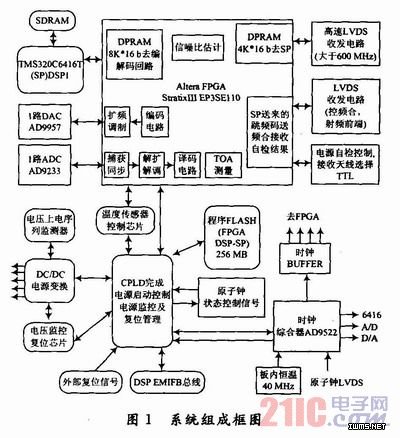

    数字中频调制解调系统以Ahera公司的FPGAEP3SE110为核心,来实现中频调制解调系统中MSK数字调制解调、扩频解扩、信噪比估计和RS编译码等数字信号处理功能。并在其外围加上TMS320C6416 DSP协处理器完成与信息处理器的信息处理和扩跳频图样管理,采用AD9233完成模拟中频到数字信号的转换,采用AD9957将调制后的MSK数字信号转换成70 MHz的模拟中频,系统总体框图如图1所示。
