· 调制方式--二进制（BIN）、频移键控（FSK）、相移键控（PSK）、曼彻斯特码（Manchester）、双相位码（Biphase）。
· 其他--请求应答、终止方式和口令方式。
U2270B基站读写器的基本性能如下：
（1） 载波频率fOSC范围为100～150kHz。
（2） fOSC为125kHz时，典型的数据传送率为5kb/s。
（3） 适用的调制方式为曼彻斯特码（简称曼码）和双相位码。
（4） 可由5V的稳压电源或汽车蓄电池供电。
（5） 调谐能力。
（6） 与微控制器有兼容的接口。
（7） 处于备用工作方式时，其功耗甚低。
（8） 有一向微控制器供电的输出端。
二、 非接触IC卡的读操作
现仅就IDIC通信中遇到的一些问题，并对通信的核心部分--读写操作做必要的探讨。其意分别为：基站通过MCU进行"读操作"；基站通过MCU进行"写操作"。
e5550和U2270B匹配使用时，根据两者的基本特性，其调制方式只可能在曼码和双相位码中择一。曼码调制时数据传送的规则可用图2加以说明。

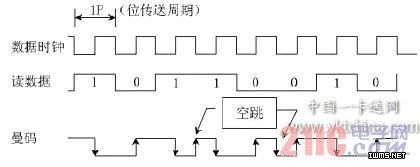

图2采用曼码调制的数据表达方式由图2可知，位数据的传送周期（1P）规定了每传送1位数据的时间是固定的，它由RF/n决定。其物理实质是微控制器通过基站与应答器中的存储器（EEPROM）进行数据的读写操作。若载波频率fOSC＝125kHz，位数据传送率选RF/32，则每传送一位的时间（周期）为振荡周期的32分频，故位传送周期为：
1P=1/（125kHz×32）=256μs
根据我们得到的器件，采用曼码调制的数据，位数据"1"对应着电平下跳，位数据"0"对应着电平上跳（注意：Telefunken半导体公司提供的资料正好与此相反，在一串传送的数据序列中，两个相邻的位数据传送跳变时间间隔应为1P。若相邻的位数据极性相同，则在该两次位数据传送的电平跳变之间，有一次非数据传送的、预备性的。
电平上跳、电平下跳和两个相邻的同极性位数据之间的预备性空跳是确定位数据传送特征的判据。
