利用曼码调制的非接触IC卡读写程序编制
来源:本站整理  作者:佚名  2011-07-07 07:29:55



  非接触IC卡在读操作时,另一须关注的问题是传送的位数据序列起始标志和结束标志。请参见图3。

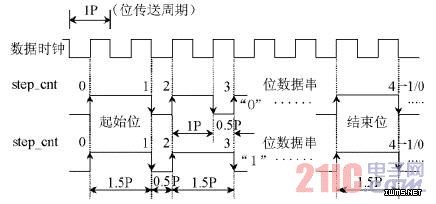

曼码调制的数据串起始/结束标志的时序特

  图3 曼码调制的数据串起始/结束标志的时序特

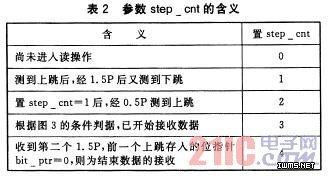

  图3曼码调制的数据串起始/结束标志的时序特征图3中,其确切含义见表2。

一种采用曼码调制的非接触IC卡读写程序编制

  假定非接触IC卡的存储器内存放的位数据序列为一非空集,则在若干位数据的跳变后,检测到一电平上跳,经过1.5P发生电平下跳,再经过0.5P又发生电平的上跳,则该上跳即为起始标志。

  起始标志即为结束标志。这意味着非接触IC卡的存储器内存放的数据包括起始标志(即结束标志)和位数据序列。读操作时,是首尾相接、循环执行的。

  识别数据起始标志和数据结束标志,是通过参数stepcnt进行的顺序化判别,故stepcnt为读操作的判据二(首尾检测指标)。

  非接触IC卡在读操作时,第三个须要关注的问题是,如何确定1.5P、1P和0.5P三个特征判据?e5550和U2270B的射频振荡频率范围在100~150kHz,当位传送率选择RF/32时,即fOSC经过32分频后,上述的三个参数在不同的fOSC时,处于什么样的范围内呢?请见表3。

一种采用曼码调制的非接触IC卡读写程序编制

  由上可知,只要1.5P、1P和0.5P的间期是不重叠的。根据采用100~150kHz和110~140kHz两组数据的对比可见,使用后者更合适。另一个办法是:通过试验,找到合适的间期指数,即可依此作为电平跃变的判别阈。这样,在确保识别能力的前提下,又从工艺上降低了对于振荡回路的频率精度要求。

  根据上述振荡频率的变化范围110~140kHz,将编码变化的不同间隔转化成相应的间期指数,具体如表4所列。

一种采用曼码调制的非接触IC卡读写程序编制

  1.5P、1P和0.5P是识别数据起始标志、位数据序列和数据结束标志的间期特征值。通过试验,它可用间期指数prdcnt反映,故为读操作的判据三(间期检测指标)。
