一种条码精密测量系统的设计和实现
来源:本站整理  作者:佚名  2011-07-07 07:30:10



  本系统采用了等间隔周期性位移条码,利用条码等间距结构,通过提取与条码等间距对应的特征谱线计算物像比,进而得到条码的等效宽度序列,最后根据条码周期性实现解码。 ARM

  软件架构

  整个软件采用嵌入式操作系统mCOS-II作为主要载体,软件主要分五个线程,系统上电启动后五个线程并行工作。五个线程分别是:串口控制、I2C接口控制、以太网接口控制、系统菜单控制、数据采集和解码。

  测试结果

  为了考察系统的性能,设计了与精度为0.004mm的螺旋测微计比对实验。利用螺旋测微计测量条码标尺实际移动的数值,每次条码标尺移动0.500mm,总共测量11次数据,得到11个不同位置处的条码值,计算差值进行比对。测量结果如表1所示。

  从测量数据看出,系统测量数据的偏差值在±0.0185mm以内,说明系统的测量达到了一定的精度。

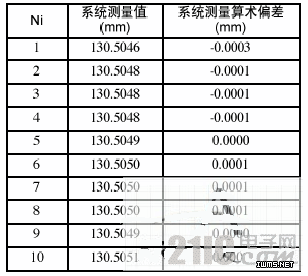

  对系统分辨率作了初步测试。保持条码和测量系统的相对位置不变,连续测量10次数据,如表2所示。

  测量数据平均值为130.5049mm,系统测量算术偏差在±0.3mm内,即现有系统的分辨率约为0.3mm.采用系统误差标定,软件算法改进等措施后,有望进一步提高系统的测量精度。

  结语

  本系统是一种基于ARM的精密视觉测量平台,实现了条码的精密测量功能。在该平台上进一步开发,形成的系统可以应用于一维、二维长度的精密测量,具有较为广阔的应用前景。




上一页  [1] [2] [3]
