简单过压保护电路设计
来源:本站整理  作者:佚名  2011-07-07 07:30:15

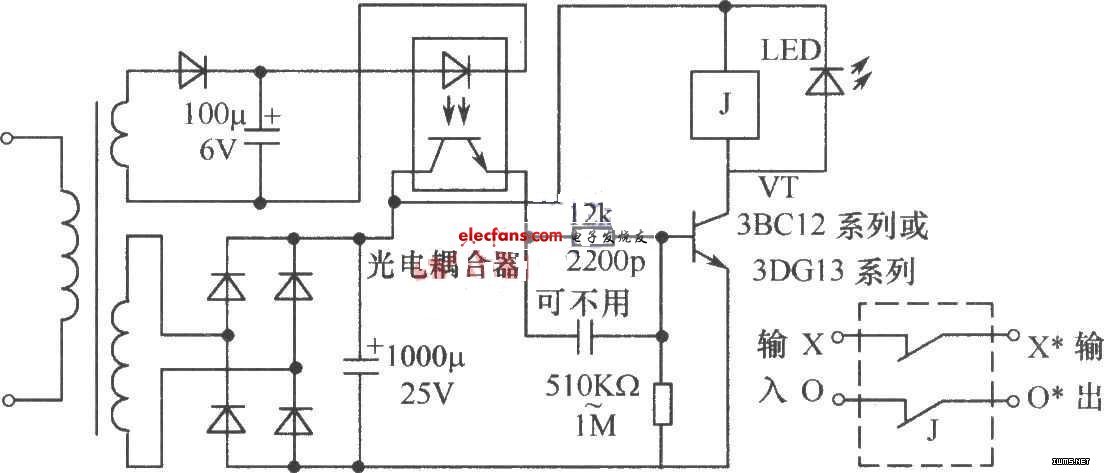

工作原理:利用光电耦合器的通断与否进行控制。电压正常时,光电耦合器几乎无输出,VT管被反偏而截止。当某种原因使电路电压升高时(零线断线或零线错接成相线等),取样电路次级电压随之升高,光电耦合器满足工作条件。光耦输出电流增大,使VT管偏置电压升高并饱和导通,执行机构继电器动作吸合,切断电源进而达到保护电器的目的。若故障消除,电压随之正常,该电路立即退出工作,恢复电路供电。简单过压保护电路如下图所示:



元器件选择:光电耦合器用4N25或类似品。三极管用***率管3BG12或3BG13均可。继电器触点选用5A以上。线圈工作电压可自定(5V以上至十几伏均可)。用发光二极管LED做续流管,可兼作指示器。需要动手改动的是电源,变压器初级按最大值380V计算(这里按初级380V有效值计算,具体要求可参考整流电路的技术要求。
