由环路滤波器设计原理，根据下面的公式, 定义时间常数为：

    可以计算出C1，C2，R2，并取标称值：C1=100pF,C2=1.5nF,R2=4.3kΩ,取R3=6.2kΩ, C3=20pF。
    环路滤波器的输出去驱动压控振荡器，在这里，压控振荡器选用ZCOMM公司的V940ME03，它具有很高的振荡频率；压控振荡器的输出又反馈到ADF4106的射频输入端，形成环路，进而推动射频输出端。在V940ME03的RFout端，整个电路的射频输出端及ADF4106的射频输入端，加了一个T型电路，主要用来提供50Ω的阻抗匹配。
    双模前置分频器工作于32/33模式，用微机串口进行控制。在本例中，采用ATMEL公司的AT89C2051单片机进行控制，AT89C2051是一带有2 kbyte Flash可编程可擦除只读存储器（EEPROM）的低压、高性能8位CMOS微型计算机，它采用ATMEL的高密非易失存储技术制造，并和工业标准MCS?51指令集和引脚结构兼容，通过在单块芯片上组合通用的CPL1和Flash存储器，使AT89C2051成为一功能强劲的微型计算机。AT89C2051的双向I/O端口P1.7、P1.6、P1.5分别与ADF4106的CLK、DATA、LE相连接，实现对ADF4106的数据控制传输。外接的12MHz石英晶体与内部振荡器共同构成了完整的振荡信号发生器，为单片微机系统提供时钟。X25045是看门狗定时器，其主要功能是对微处理器AT89C2051提供独立的保护系统，当系统出现故障时，在可选的超时周期之后，X25045看门狗将以复位（RESET）信号作出响应；同时，作为电压监控，还可以保护系统免受低电压状态影响，当VCC降低到转换点以下时，系统复位，复位一直确保到VCC返回且稳定为止。

    ADF4106的供电电压VDD为3V，Vp和VCO的供电电压VCC为5V，均采用稳压块供电输出。需要特别注意的是，VDD一定不能超过Vp，否则，会损坏器件。

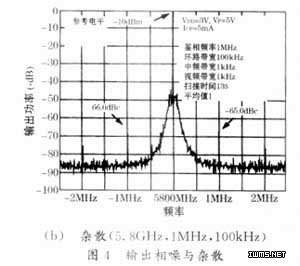

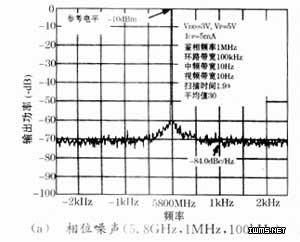

    本例中，相噪、杂散等指标均达到了设计手册中如图4所示ADF4106的标准，其中，测量结果的典型值是相位噪声为－81dBc/Hz@1kHz，杂散优于－62dBc。
4 结束语?
    由于用ADF4106在高频频段设计的频率合成器应用于许多高频系统，精简了倍频装置，简化了系统结构，降低了功耗和设备成本，因此，它在高频电路系统如宽带无线接入、仪器仪表、无线局域网、无线电射频基站中得到了广泛应用。
