采用VCT38××超级芯片的康佳“S”系列彩电整机信号流程
来源:本站整理  作者:佚名  2011-07-08 07:55:55

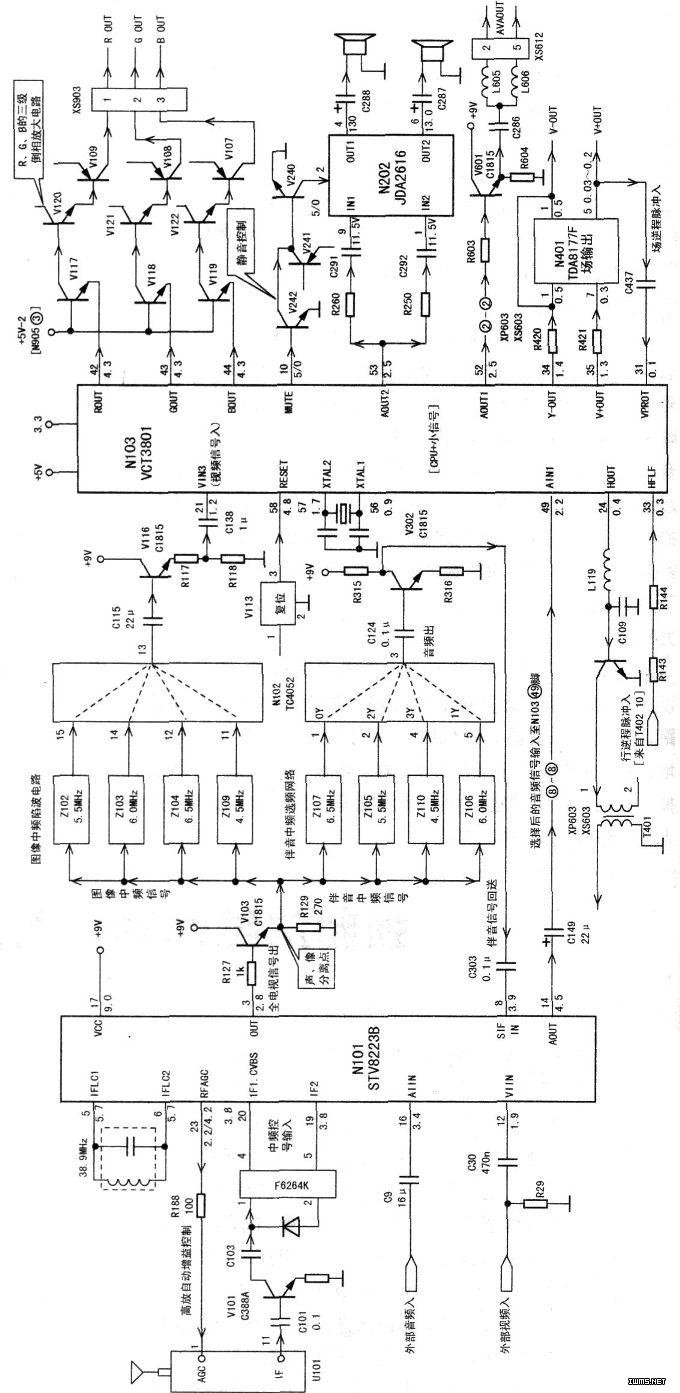

  整机主要信号流程(见下图)。

  视频信号流程:TV射频信号经调谐器U101(ETA—SF03/1)调谐选台后从U101(11)脚输出的图像和伴音信号,经预中放V101(C388A)、声表面滤波器Z101(F6264K)处理后,以双端输入方式从N101(STV8223B)(19)、(20)脚进入中频放大电路和视频锁相环解调电路,经sTV8223B内部电路处理后从(3)脚输出视频全电视信号。STV8223B(23)脚输出的高放AGC控制信号直接送往高频调谐器U101(1)脚,对高频调谐器中高放级的放大倍数进行控制,以稳定高频调谐器输出的中频信号的幅度。

  STV8223B(3)脚输出的视频电视信号经缓冲放大器V103放大后从射极输出,然后经过由L105~L107、L114和Z102~Z104、Z109等组成的伴音中频陷波电路滤除第二伴音信号后,送到由N102(TC4052)构成的选择开关。

  TC4052是2×4路电子开关,其原理是通过TC4052(9)、(10)脚电位的变化,控制内部电子开关的接点,从而让选定的视频信号从(13)脚输出,再经V116(C1815)放大、电容C138(1μF)耦合送入主芯片N103(VCT3801)(4)脚,经VCT3801内部电路解调处理后得到R、G、B基色信号。分别从(42)~(44)脚输出。送往V117~V119、V120~V122及V107~V109组成的倒相放大电路进行放大,然后经7线排插XS903(1)~(3)脚送往末级视频信号放大电路进行功率放大。

  音频信号流程:C168~C171、L115、L116、Z105~Z107、Z110组成第二伴音选频电路。STV8223B(3),脚输出的全电视信号经V103放大后分为两路:一路送往第二伴音中频陷波电路(前已提及);另一路送往第二伴音选择电路,选出的第二伴音中频(6.5MHz、6.0MHz、5.5MHz、4.5MHz)信号,从TC4052(3)脚输出。

  从TC4052(3)脚输出的伴音中频信号由电容C124耦合至V302的基极,经V302放大后从集电极输出,经电容C303耦合到STV8223B(8)脚,进行伴音解调。STV8223B内部设计有TV/AV音频信号选择电路。TV/AV选择受控于VCT3801主芯片的(9)脚,TV状态下(9)脚为低电平,选择的音频信号从STV8223B(14)脚输出,经电容C149耦合并经接插件XP603、XS603(8)脚送入主芯片VCT3801(49)脚内的音频信号处理电路。经VCT3801内部电路处理后的音频信号从(53)、(52)脚输出。(53)脚输出的音频信号经R250、C292和R260、C291耦合后分别送至伴音功放电路N202(JDA2616)(1)、(9)脚放大后,分别从(6)、(4)脚输出,经电容C287、C288耦合至左、右声道扬声器发音。(52)脚输出的第二路音频信号,经接插件XS603、XP603(2)脚接转后,经K603送至V601基极,再从V601的发射极输出,经电容C286耦合,经AV插座XS612外接音频功放器材。该音频信号的静音受主芯片VCT3801(10)脚控制。正常放音时,VCT3801(10)脚为5V(高电平),经V242、V240二次倒相推动后,使音频功放静音控制TDA2616(2)脚为高电平(5V);发出静音指令后,VCT3801(10)脚输出低电平(0V),TDA2616(2)脚因V242、V240均截止而转为低电平。关闭了TDA2616的音频功率输出,从而达到静音目的。
