基于FAN7710V的新型高性能节能灯镇流器设计
来源:本站整理  作者:佚名  2011-07-08 07:56:33



     引言

  在照明技术中,电子节能灯已经日益成为人们的首选,因为其应用范围广,节能环保性能好,是政府和企业节能减排的重要举措之一。在近几年中,我国为了推广电子节能灯的应用,采取了财政补贴政策,就像家电下乡一样,惠及全国百姓和消费者。

  所谓电子节能灯,主要是指采用电子镇流器的紧凑型荧光灯(CFL)。镇流器和节能灯是一体化的,安装和更换像白炽灯灯泡一样方便。电子节能灯对镇流器的基本要求是:电路尽可能简单,元件数量少,成本低,性能稳定,安全可靠,使用寿命长。本文以飞兆半导体推出的FAN7710V新型镇流器控制IC为例。

  1  关于FAN7710V的简介

  FAN7710V芯片集成了频率可编程振荡器、灯丝预热控制电路、死区时间(即高/低端驱动信号之间的非交迭时间,旨在防止半桥高/低端MOSFET同时导通)控制电路、自适应零电压开关(ZVS)控制器、高/低端MOSFET栅极驱动器和高/低端功率MOSFET等。其中,每个功率MOSFET的耐压达440V以上,导通态电阻RON典型值是4.6Ω(@VGS=10V,ID=190mA)。MOSFET漏-源极之间续流二极管正向压降≤1.4V(@380mA),正向电流为380mA(正向脉冲电流达3.04A)。

  FAN7710V采用温度范围为-40℃~125℃的8引脚DIP封装,符合欧盟RoHS指令。

  FAN7710V各个引脚功能见表1。

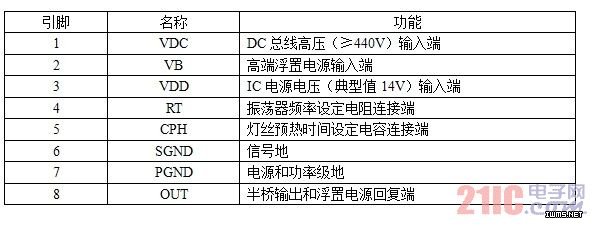

表1  FAN7710V引脚功能

FAN7710V引脚功能

  FAN7710V的启动电流仅约150μA,工作电流约2.6mA,在220V的AC电压下能输出20W的功率。这种控制IC的VDD启动门限为13.4V,欠压关闭门限是11.6V,内部齐纳二极管的箝位电压是15V。FAN7710V的预热时间、预热频率和正常操作运行频率均可由外部阻容元件设定,并提供有源ZVS控制和过温度及灯开路保护。

  2  基于FAN7710V的节能灯电子镇流器

  2.1  电路组成

  LF是EMI滤波电感器,RF是可熔电阻(起保险丝作用),D1~D4和C1组成桥式全波整流滤波电路,Rstart为启动电阻,CVDD为启动和退耦电容,RT为预热和运行频率设定电阻,CPH为预热时间设置电容,DB和CB分别为自举操作二极管和电容,DP1、DP2和CCP组成的电荷泵辅助电源电路,L、CP和CS组成LCC谐振输出级。

  2.2  电路启动

  接通AC电源,220V的AC电压经D1~D4全波整流和电容C1滤波,产生约310V的DC电压加至IC(FAN7710V)的引脚VDC。同时,VDC电压经启动电阻Rstart对电容CVDD充电,如图3所示。当IC引脚VDD上的电压VDD因CVDD充电达到导通门限电平VDDTH(ST+)后(约13.4V),IC启动。IC引脚VDD导通后,CVDD放电,VDD电压降低,在VDD降至欠电压,关闭门限VDDTH(ST-)之前(约11.6V),电荷泵对CVDD充电,VDD电压被箝位在VCL(15V)电平上。

[1] [2] [3] [4]  下一页
