扫描电子显微镜原理和应用
2.4.1 扫描电镜的特点
与光学显微镜及透射电镜相比，扫描电镜具有以下特点： (一) 能够直接观察样品表面的结构，样品的尺寸可大至120mm×80mm×50mm。 (二) 样品制备过程简单，不用切成薄片。 (三) 样品可以在样品室中作三度空间的平移和旋转，因此，可以从各种角度对样品进行观察。 (四) 景深大，图象富有立体感。扫描电镜的景深较光学显微镜大几百倍，比透射电镜大几十倍。 (五) 图象的放大范围广，分辨率也比较高。可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。分辨率介于光学显微镜与透射电镜之间，可达3nm。 (六) 电子束对样品的损伤与污染程度较小。 (七) 在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。
2.4.2 扫描电镜的结构和工作原理

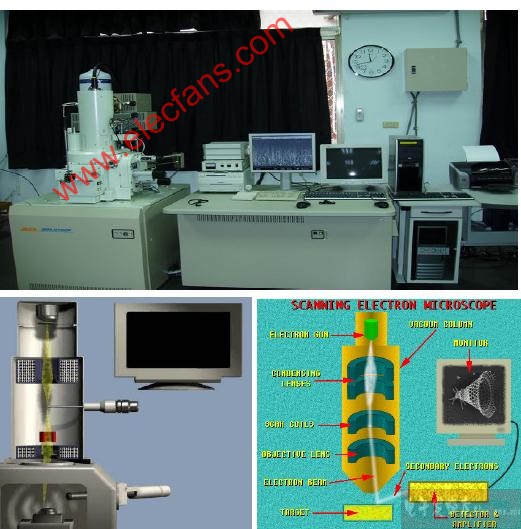

(一) 结构 1．镜筒
镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。
2．电子信号的收集与处理系统
在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器(图15(2)的探头是一个闪烁体，当电子打到闪烁体上时，1就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。
