摘要：HT3670C是HOLTEK公司为电子鼓音响应应用而专门设计的CMOS VLSI芯片。文中介绍了它的内部结构、特点、功能及典型应用，并详细描述了它的韵律表和鼓键开关等功能。

　　1 概述

　　电子鼓是一种表型乐器，它的芯片不像一般的音响IC。其设计与制作难度都较大，要求也比较荷刻。HOLTEK公司推出的HT3670C，是专为电子鼓音响应用而设计的高品质CMOS VLSI。

　　HT3670C本身带有18种器械的广泛音域，并注入了36个韵律，可提供特殊的音响柔度总量，另外，还有便于调节节拍的音量键控。这种高品质的CMOS VLSI除具有重播（replay）和解调基调（demo key）功能外，还可外部音键垫整（keypad）调节以及对内部音响处理电路进行控制。HT3670嵌入了完整功能的8-bit微控制器，因而可为多变和多功能的音响输出提供控制。其音响输出则通过4声道电子音调合成器（Electronic Tone Synthesizer，简写为ETS）和2信道音响处理电路来提供。

　　2 内部结构及封装

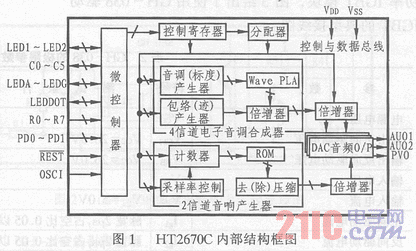

　　HT3670C内部电路主要包括微控制器、控制寄存器、分配器、4信道电子音调合成器、2信道音响产生器、倍增器和数模转换器（DAC）音频输出/处理（OIP）电路等，其结构框图如图1所示。

　　HT3670采用40脚DIP封装，其引脚排列如图2所示。表1给出了它的引脚功能说明。

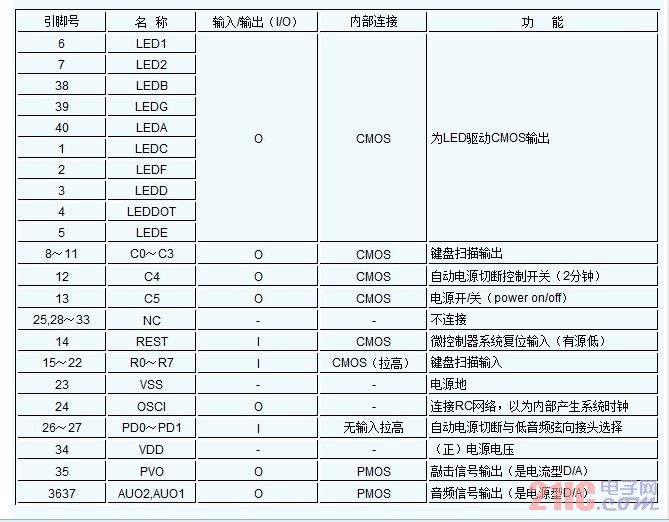

　　表1 引脚及焊点功能描述
