随着数字技术的飞速发展，各种数字显示屏也随即涌现出来有LED、LCD、DLP等，各种数字大屏幕的控制系统多种多样，有用ARM+FPGA脱机控制系统，也有用PC+DVI接口解码芯片+FPGA芯片联机控制系统，在这里我们讲述一种不仅可以用于控制全彩LED大屏幕的显示，而且还可以作为发送端输出高清图像数据。采用的联机控制系统对全彩LED大屏幕进行控制。即PC+DVI接口解码芯片+FPGA芯片+输出接口模式的联机控制系统。

    DVI接口概述

    DVI全称为Digital Visual Interface，它是基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将像素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

    目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，不兼容模拟信号。

    另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。

    本文叙述中用到的接口是DVI-D全数据接口。

    FPGA控制全彩LED大屏幕系统原理

    1 DVI解码芯片控制原理

    图3输入部分显示了FPGA芯片控制解码芯片控制原理图，所选的FPGA芯片是Xilinx公司的Spantan_3系列的 X3C1400A-5，该芯片可以实现对DDR_SDRAM最大时钟为200MHz的控制。在该系统中用到的DVI解码芯片是TI公司生产的芯片型号为 tfp401的解码芯片，该芯片通过接收由计算机DVI接口传输来的编码图像数据，输出到DVI解码芯片，该芯片将串行数据解码成24位的R（Red）、 G(Green)、B(Blue)三原色并行数据，以及行同步、场同步、数据使能和时钟信号，然后将解码后的RGB图像数据、行同步、场同步、数据使能和时钟控制信号送给FPGA芯片，将图像数据缓冲到FPGA芯片的FIFO中，在这里须注意，当采集图像的分辨率很大时，该数据传输的时钟信号最高可达到 165MHz，输出的并行图像数据为24位的数据，所以最大带宽可达到3.96GHz，在选取外部存储器是须考虑带宽的要求。

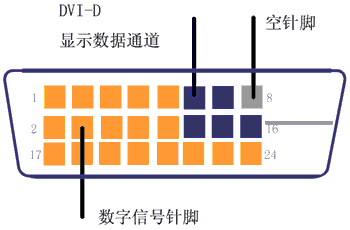

图1 DVI-D接口

    DDC:Display Data Channel (显示数据通道)----指主机与显示设备的通讯方式。基于End-user的即插即用功能的需求，VESA定义了DDC标准。包含 DDC1/DDC2B/DDC2B+等方式。DDC2B是主机与显示设备准双向通信，基于I2C通信协议。只有主机向显示器发出需求信号，并得到显示器的响应后，才送出EDID资料。EDID:Extended Display Identification Data(外部显示设备标志数据)----指DDC通信中传输的显示设备数据。EDID包含显示设备的基本参数，如制造厂商、产品名称、最大行场频、可支持的分辨率等。图中的E2PROM是一个重要的存储器，存储由计算机传来的制造厂商、产品名称、最大行场频、可支持的分辨率等参数，只有该存储器工作起来后，DVI接口才可以正常工作，该存储器显示数据通道为DDC，在这里与DVI接口插上时，该处有个上拉电阻进行指示，计算机会自动将各种参数输入到该存储器，这样才可以从DVI接口输出以各种参数为标准的图像数据。

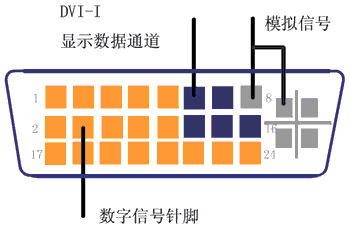

图2 DVI-I接口
