锁定时间和相位噪声是锁相环的重要指标。最佳锁定时间需要45°～48°的相位裕度，经验公式如下：
式中：fjump=|f1-f2|为频率跳变量；f为初始频率；f2为终止频率；ftol为频率锁定误差容限；BW为环路带宽；LT为锁定时间。
可见环路带宽越大，锁定时间越短，频率跳变越小，锁定时间越短。可以通过适当增大环路带宽和增大鉴相频率的方法缩短环路锁定时间。

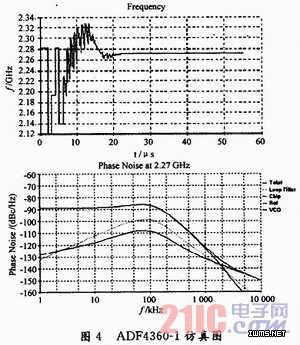

锁相环电路的噪声来源于参考信号噪声、电荷泵噪声、反馈分频噪声和压控振荡器噪声四部分。环路滤波器对环路参数调整起着决定性作用，关于环路滤波器的阶数，最基本的环路滤波器是两阶，如果想进一步降低参考杂散的幅度，可以在二阶环路滤波器之后再加一个RC低通网络，构成三阶无源环路滤波器。该项目中选用的频率合成器是ADF4360-1，用ADIsimPLL软件设计三阶无源滤波器，并对输出信号进行仿真，射频本振信号锁定时间和相位噪声如图4所示，锁定时间为22μs，2．27GHz处相位噪声为-88 dBc／Hz／10kHz。
2．3 自动增益控制电路
自动增益控制电路主要由变增益放大器和检测控制电路两部分组成。传统的检测控制电路有两种实现方法，一是采用模拟方法检测信号的峰值，对峰值信号进行低通滤波、放大以后控制VGA的增益，这种模拟检测、模拟控制的方法实现起来比较简单。二是采用数字方法检测信号的峰值，对检测到的峰值进行一定的处理后产生数字控制量调整VGA的增益，这种方法需要A／D转换器。限于小卫星上提供电压和功率很低，空间很小，所以采用第一种方法。
