1 卫星接收机的组成及工作过程

　　（ 1）组成： 数字卫星接收机的基本组成见图1, 主要由调谐器、QPSK解调器、MPEG - 2 解码器、视频编码器、音频D /A 转换器、控制显示面板（键盘）、开关电源等部分组成。

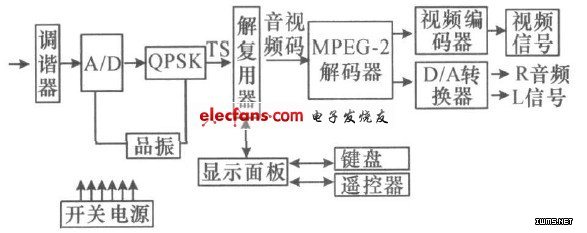

图1 数字卫星接收机组成方框图

　　（ 2）工作过程： 接通电源后开关电源工作， 并输出电压供电给接收机内各器件。高频头送来的第一中频卫呈信号， 送至调谐器选出所欲接收的信号， 进行变频（变为479. 5MH z）、A /D 变换、QPSK 解调、信道纠错、解扰处理之后， 生成标准的传输码流（ TS） , 送入解调复用器。解复用器根据所要收电视节目的包识别符（ PID）提取出相应的视频、音频和数据包， 恢复出符合MPDG- 2 标准的打包的节目基本码流（ PES ）。把PES 码流送入MPEG - 2 解码器， PES 数据包经过MPEG - 2解码器芯片解压缩后， 生成符合CC IR601格式的视频数据流和音频数据流， 分别送到视频编码器和音频D /A 转换器， 视频编码和D /A 转换器按一定电视制式（中国为PAL 制式） 生成视、音频信号输出。

　　面板控制显示：主要由微处理器、传感器、LED 或LCD显示器件、面板控制电路和遥控器组成，它的作用：一是方便对接收的控制和使用，二是显示接收机的工作状态，用户可通过按键发出各种指令，达到用户所要求的目的。

　　2 数字卫星接收机的选用

　　（ 1）选用有国家入网证、符合国家标准的卫星接收机。

　　（ 2）根据用户实际情况选用性价比好的接收机，现在市场上有家庭机、工程机，乡村两级前端购置价格低些、标准低些的家庭机型即可，县市级前端应购置质量高的工程接收机。

　　（ 3）应注意配套购选，避免发生接口电平、阻抗、连接电缆与高频供电的要求不相符等问题。

　　（ 4）要注意功能与技术要求：①要具有接收天线馈源极化切换功能， 切换电平范围为12~ 24 V （ DC ）可调， I = 350mA （最大） ; ② IRD的RF输入频率适应范围最好为950~ 2 150MH z, 输入电平适应范围为-65~ 30 dBm, 符号率为（ 2~ 30） MB / s或（ 2 ~ 45） MB /s; ③ 选购数字接收机的门限值E b /N o（E b为二进制码元信号能量， N o为单位频谱的噪声功率）越小越好， 国标要求E b /N o门限值≤ 5. 5 dB （FEC = 3 /4）。现在有的厂家生产的数字机E b /N o值？？ 3. 5 dB, 应首选这类数字卫星接收机，因为在数字卫星电视接收中， 接收信号的值高于接收机的门限值， 如信号E b /N o 值为6. 5dB, 接收机门限值为5. 5 dB 时， C /N 的变化不会影响图像的信噪比S /N, 而接收信号E b /N o值在接收机门限值附近时， 如信号的E b /N o 为5. 7 dB, 接收机门限值为5. 5 dB, C /N 值的下降会引起S /N 值的下降， 从而引起S /N 急剧恶化， 信号出现误码而引发图像停顿或马赛克现象， 严重时接收不到信号， 这时若用门限值为3. 5 dB 的数字接收机， 就不会产生上述现象。

　　（ 5）选用屏蔽性能好的数字接收机，防止产生相互干扰问题。目前市场上的某些价格便宜的低档接收机采用塑料外壳，机内屏蔽处理不太好， 干扰问题较为突出， 购置接收机时应注意此问题。

　　（ 6）电缆与高频头连接时要注意： 电缆的外丝网细线和芯线不能有任何短路现象； 要用小刀和砂纸把芯线表层的发泡塑料除净，因塑料绝缘，不除净会造成接触不良而影响信号接收。

　　（ 7）在调试接收卫星信号和按操作键时不要过快，因接收数字信号有解调压缩的运算过程，不能马上出现信号图像而有数秒的滞后，动作过快易错过接收点， 按操作键过快，偶尔会出现“死机”现象， 画面停止在某一个频道上。

　　（ 8）及时更换遥控器电池，并且要使用容量大些的电池。

　　（ 9）应选用有盲扫功能的接收机，拥有该功能可随时捕捉到最新卫星的节目而不需要输入繁琐的数据。

　　（ 10）注意选用有S视频端子的接收机，S端子能够输出高清晰视频的数字电视节目。

　　3 故障排除

　　（ 1）开机通电保险丝熔断

　　通电后保险丝熔断，说明接收机电源电路中有短路点。排除此类故障，先断开电源，然后开机查看电源电路各元件、器件有无异常情况，如碳化发黑、断裂、电容鼓包或电解液外溢等，发现此类情况，用三用表电阻档从输入端依次向后检测各元件、器件的短路情况，查出短路点把故障排除后才可再通电。

　　（ 2）通电后保险丝不熔断， 但无任何电压输出

　　检修这类故障时， 应先检测输入交流电压是否正常， 若无交流电压输入， 先排除交流电源故障。若输入交流电源电压正常， 说明在各路电压输出的公共电路部分有断路点， 电路因不起振而不工作或电路处于保护状态， 即造成无直流电压输出。

　　①先断电检查保险丝与插座接触是否良好， 用万能表电阻档检测输入端的热敏电阻是否断路。

　　②通电测量电源整流部分的滤波电容有无电压，若无电压输出说明整流电路有断路点， 若有电压， 说明变压器初级线圈有断路点， 找出断路点排除故障（或更换变压器）。

　　③电路不起振的检修： 一是观察电源指示灯是否闪烁， 二是用三用直流电压档测输出电路中的整流二极管负极与地之间的电压， 观察电表指针是否摆动， 若指示灯不闪烁、电表指针不摆动， 说明电路未起振， 查出未起振原因排除故障。

　　④电路处于保护状态的检修： 先检测过压保护电路中二极管是否被击穿成断路， 若正常再检测稳压控制电路， 重点检测给光电耦合器供电的输出电压整流电路中的各元件是否损坏， 光电耦合器（管）、精密稳压集成电路（管）及给此两管送电压电路上的降压电阻是否损坏。

　　（ 3）接收机输入端无电压输出

　　接收机要从输入口输出14 V /18 V 两种直流电压， 供高频头H /切换时用， 若无电压输出， 高频头不能工作， 排除此故障的方法：①根据菜单设置是否输出电压及输出何种电压的控制指令；②检测14 V /18 V整流输出电路有无正常电压；③若电路输出电压正常检查电压输出口（信号输入口）是否有脱焊虚焊点， F头是否有短路现象。
