视频信号处理电路是数字卫星接收机的重要组成部分，其功能是将接收到的视频数据信号解码、编码、转换为模拟信号，输出给显示设备。视频电路故障是数字卫星接收机日常维修中的常见故障，下面对数字机视频信号处理电路的构成及检修方法作一简要介绍，供维修者参考。
    1．电路构成
    数字机视频信号处理电路由视频信号解码、编码和输出电路等构成，通常视频信号解码电路集成在主控芯片内。视频信号编码电路则因主板设计方案不同而有差异，早期生产的DVB机多采用独立的视频编码电路，以采用AV3169、CT9952QP、W9952QP、ADV7171、BT864A等视频编码器居多。随着主板芯片集成度的提高，将视频编码电路集成于主控芯片内，主控芯片外只有视频输出电路，这使视频信号处理电路得到大大简化。视频输出电路主要包括由分立元件组成的阻抗匹配、钳位、耦合、滤波、放大、射随输出等单元电路，因机型不同，各单元电路有所取舍。

   2.故障检修
    数字卫星接收机视频信号处理电路发生故障的主要表现为伴音正常，无图像或图像异常。
    （1）视频解码电路
    视频解码电路集成于主控芯片内，发生故障时，多无视频信号输出。有时也会因与主控芯片内视频解码电路相关引脚虚焊，导致图像色彩不正常。如无视频信号输出，应先检查主控芯片内视频解码电路供电是否正常。通常，集成于主控芯片内的视频解码电路供电端引脚和视频信号输出端引脚排列在同一侧，很容易找到并检测其供电电压是否正常。
    （2）视频编码电路
    数字机视频编码电路发生故障，可导致无视频信号输出或图像异常。独立的视频编码电路同其他数字电路一样，要正常工作必须满足电源电压、时钟信号和复位信号三个基本条件，只有这三个条件无问题编码电路才能正常工作。电源电压是否正常会影响到时钟信号和复位信号电路，因此在检修中首先要确认电源电压正常后再对时钟信号和复位信号产生电路进行检查。无时钟信号会造成无图像故障，频率偏移则会引起图像无彩色等故障。有的数字机视频编码电路时钟信号由编码器外接晶振和谐振电容、电感构成，产生的时钟信号仅供视频编码电路使用，此类时钟电路发生故障只会引起视频电路工作异常。也有的数字机时钟信号由专门的振荡电路产生，振荡电路由74HC04或其他型号HC04集成块与晶振构成，产生的时钟信号为主板上各数字电路共用；通过主控芯片间接提供给视频编码器作为工作时钟，此类时钟电路发生故障时，不单纯表现为视频信号异常，同时其他功能电路也会表现出相应的故障现象。检修时，可用示波器测量有无时钟信号波形，频率是否正常。在业余条件下，可测量晶振两端的电压进行初步判断，晶振两端应有电压但电压并不相等，有时晶振两端的电压正常，并不代表振荡电路工作状态正常，因此在实际检修中多采用替换晶振、谐振电容的方法来排查故障。数字机复位电路形式有多种，有的数字机主板几个功能电路共用一个复位电路，如果这个复位电路发生故障，表现出的故障现象不局限于视频电路故障，而可能是整体故障。有的数字机复位电路仅供视频编码电路使用，发生故障仅与视频电路故障有关。无论采用哪一种复位电路，只要找准视频编码芯片的复位引脚，在开机瞬间观察其电压跳变的情况即可作出判断。
    （3）视频输出电路
    视频输出电路由常见的电容、电阻、电感、二极管、三极管等元件构成，不同数字机视频输出电路的构成可能差别较大。视频输出电路发生故障时，会导致无视频信号输出或图像异常。检修时直接将视频信号从前一级输出端引出，看有无视频信号即可确定故障是否发生在视频输出电路，再在视频输出电路中查找受损元件。

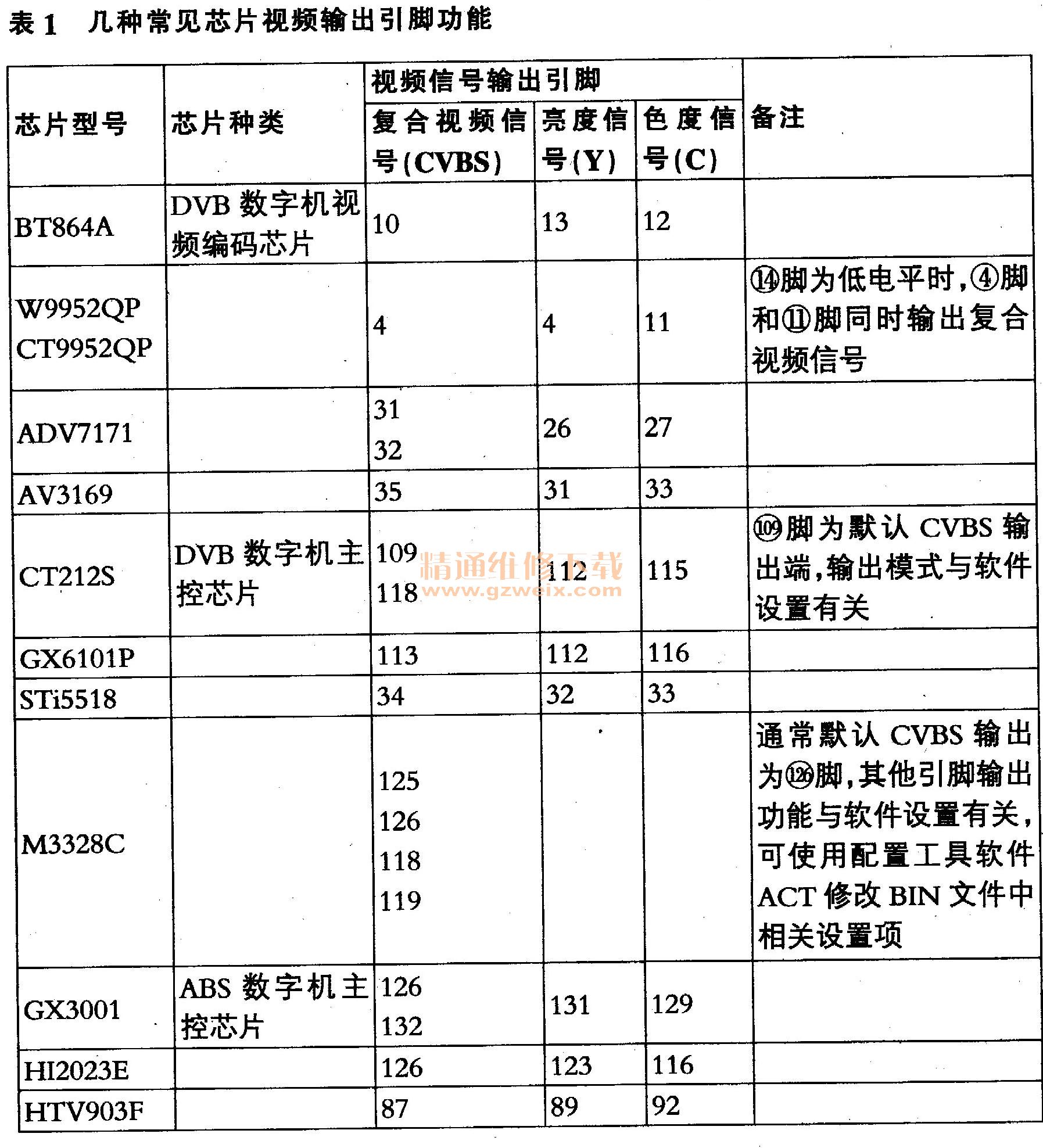

    上面分别介绍了视频解码、编码和输出电路的检修方法，视频输出电路故障的检修相对较容易，视频解码、编码电路属于数字电路，特别是芯片引脚多，在业余条件下检修和拆焊都有一定难度。多数数字机视频编码器或主控芯片的复合视频信号输出端（C油S）不止一个，也可能不只输出复合视频信号，还有可能同时输出亮度信号（Y）和色度信号（C）、这就可以变通修复视频编码器或主控芯片视频输出端损坏的故障机。变通修复方法有两种，一是根据芯片资料查找芯片其他视频信号输出引脚，视频输出电路改由视频编码器或主控芯片另一个视频信号输出正常的引脚输入信号，此方法适用于有两个以上复合视频信号输出引脚的视频编码器或主控芯片。二是查看接收机后面板是否有S端子输出插孔，如接收机和电视机都有S端子，可改用S端子线与电视机驳接。如电视机无S端子，直接从S端子线路或在视频编码器（主控芯片）视频输出端上取出亮度、色度信号，经电容耦合后再接到原视频输出电路上，对于画质要求不高的用户，可采用此方法应急修理。表1列出了部分常见视频编码器（主控芯片）复合视频信号（CVBS）、亮度信号（Y）、色度信号（C）输出引脚，供维修参考。
