引言

　　在盗贼猖獗的今天，人们越来越重视家居安全。感应式门锁防盗报警系统可以通过开锁时问的长短来识别主人与窃贼。如果主人用门锁的原配钥匙在8 s内打开门锁，报警器不会响起；如果窃贼用金属工具撬门锁或用万能钥匙开门时，时间就会超过8s，这时报警器会发出70S的警报声。而且该报警系统还有报警记忆设置，主人可以根据指示灯闪亮与否判断出门锁是否被撬过。

　　1 感应式门锁防盗报警系统的设计

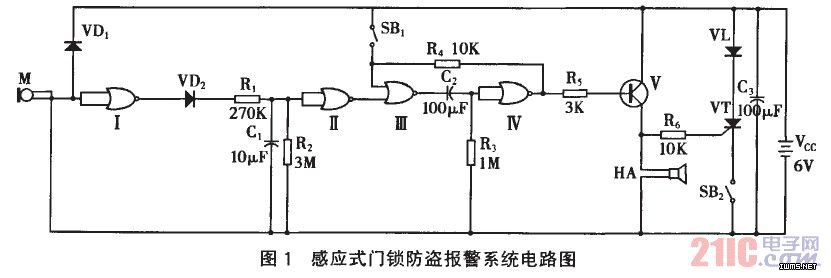

　　感应式门锁防盗报警系统的电路图如图1所示。

　　门锁的金属部分M和与非门I、R1、C1等组成感应式开门延时电路；与非门Ⅲ和Ⅳ、R3、Q、V等组成报警器的延时开关电路，其中与非门Ⅲ和Ⅳ接成典型的单稳态电路。HA为报警的专用喇叭。

　　当有人开门锁时，人体从周围空间感应到的杂波信号（主要为50 Hz交流电信号），经过门锁钥匙和锁体M传递给二极管VD.整流，使与非门工接成的反相器的输入端获得负脉冲信号，其输出端输出一串正脉冲信号。该脉冲信号经Ⅵ）2隔离、Rl限流后，缓慢地向Cl充电。如果开锁时间不到8 s，报警电路没有反应。如果开锁时间超过8 s，则Cl充电电压大于1／2VD，由与非门Ⅱ接成的反相器翻转，其输出端由原来的高电平变为低电平，等于给单稳态电路输入一个负脉冲。于是，与非门Ⅲ和与非门Ⅳ共同组成的单稳态电路翻转进入暂态，与非门Ⅳ输出负脉冲，晶体三极管V通过限流电阻R5获得合适偏流而饱和导通（实测管压降≤0.3 V），报警味，lnJl HA通电工作，反复发出报警声。经过70 S左右，单稳态电路由暂态翻回稳态，V截止，HA断电自动停止发声。

　　闪烁发光的二极管VL、单向晶闸管VT、限流电阻民和常闭型按钮SB2组成了报警记忆电路。一旦HA通电工作，VT就会经心从HA两端获得触发电压而导通，使VL通电闪闪发光。报警结束后，由于VT的“自保”特性，VL将一直闪光，直到主人按动一下se,2复位按钮，才能解除VL的闪光状态。这样，主人回家后根据VL闪光与否，就可判断出小偷是否来撬过门锁，并采取相应的防范措施。

　　在感应式门锁防盗报警系统的电路中，vDl除了用作对人体感应杂波信号的整流外，平时还利用其高反向电阻将与非门I的输入端置于高电平。单稳态电路的暂稳态时间（即延时报警时间）由C2和R3数值大小确定，约为0.7ce×R3.因此，当Q为100弘F、R3为1 MQ时，暂稳态时间约为70 s.sBl是报警后的复位按钮，主要用于检验报警性能后的马上终止警报声。R2是Cl的放电电阻。
