摘要 通过在FPGA中编写Verilog HDL语言控制CPCI协议转换芯片，从而实现与CPCI总线之间的高速通信。实验结果证明，该设计方案工作稳定、传输速度快、数据准确，并可扩展到其他需要通过CPCI总线的嵌入式系统中。
    关键词 PCI9054；FPGA；高速通信

    高速数据传输技术是现代信息技术的前沿科技，同时也是整个数据链技术的瓶颈之一，为此技术人员不断地寻找新的方法。CPCI(ComPACt PCI)总线就是其中一个解决方案。
    CPCI总线是当前流行的高速嵌入式计算机总线，目前大多数嵌入式计算机系统的接口最终都要经过CPCI总线与计算机内存进行交互。CPCI的总线规范保证了其具有良好的兼容性和可靠性。
    本文设计的系统采用PLX公司生产的CPCI协议转换芯片PCI9054，通过Verilog HDL语言在FPGA中产生相应的控制信号，完成对数据的快速读写，从而实现了与CPCI总线的高速数据通信。

    1 系统设计

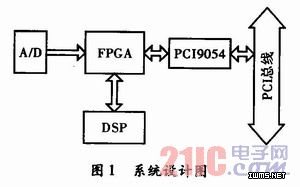

    系统主要由PCI9054和FPGA构成，系统结构图以及信号连接如图1所示。通过利用FPGA的可编程性，可实现更多的扩展功能，如与DSP，A／D等不同速率间接高速通信等。协议转换芯片PCI9054的作用就是保证本地数据采集板卡和主CPU板卡之间的数据可以高速准确地传输。

    2 PCI9054性能分析
    PCI9054是由PLX公司生产的一种基于PCI V2．2总线规范的通用接口芯片。它支持单字节方式和突发方式两种传输方式。其总线端支持32位／33 MHz传输，本地端可以通过突发方式达到最大132 Mbit·s-1的传输速率，并且可以控制改变本地端的总线宽度。
    PCI9054可以看做一座建立在CPCI总线和本地用户局部总线之间的桥梁。因为PCI9054具有6个可编程FIFO存储器进行数据缓存，从而保证两者之间数据传输的正确性和实时性。并且PCI9054允许其中任意一端作为主控设备去控制总线，同时另外一端作为目标设备去响应总线。
    PCI9054内部具有多个寄存器组，用以对其两端的工作状态和工作方式进行控制。PCI9054对其内部的所有寄存器组和FIFO都行了统一的地址映射，用户可以从两端通过编程访问所有FIFO及寄存器组的每个字节，从而查看两端的工作状态和改变两端的工作方式。
