利用环境电磁波为无线传感器节点供电新方案
来源:本站整理  作者:佚名  2011-07-14 15:39:48




1.2 电磁波能量收集方案

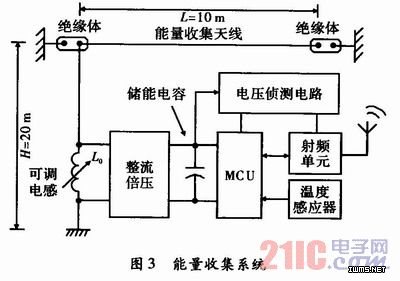

    设计的电磁波能量收集方案如图3所示。首先通过天线和谐振电路获取信号,其次通过倍压整流电路对信号放大和能量转换,再通过电源管理电路将能量供给微功耗节点执行通信等任务。



    电能搜集天线需要高增益、等效接收面积大、较宽的频带,传统天线形式难以适应。拟收集的810 kHz AM电波波长为370 m,为与接收波长相比拟,天线最佳接收长度需达到数百米,实现困难。文中采用了接地的L型天线,长度为10 m,距地2 m,在天线末端加可调电感将天线调谐到最佳接收频率,得到最大输出功率。10 m虽然未达到最佳接收长度,但通过调谐,最大输出功率可达85μW。该天线的不足是必须接地,但实际研究发现,一些不接地的导体也可以当作天线,只要面积足够大,例如铁柜、铝合金窗、楼顶水箱等。
    为使接受到的信号能量驱动传感器节点工作必须进行整流放大。天线接受的电能在μV~mV量级,对后续整流、升压、储能及电源管理都提出了挑战。其中电路中的开关、整流器等自身的损耗不可避免。

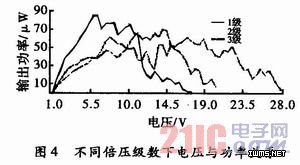

    文中采用倍压电路将电压放大。倍压电路级数增加可以增大输出电压,但电流却相应减小,此外,随着级数增加,所使用的二极管增多,电路功率损耗增大。因此要选择功率损耗最小且输出电压足够节点工作的倍压级数。不同倍压级数情况下的电压与功率关系如图4所示。一般无线传感器节点的工作电压为2~3 V,因此选择一级倍压可达到要求。




2 低功耗唤醒功能的电源管理电路
    为使传感器节点在环境电磁波能量较少的地区也能工作,进一步降低传感器节点的功耗要求,研究了睡眠/唤醒机制,设计了有定时唤醒功能的电源管理电路。电源管理电路控制节点的工作和休眠状态,电源管理电路由储能电容和电压侦测电路构成,如图5所示。



    其中,储能电容由1 000μF的钽电容构成,电压侦测电路由MCU的AD和MOS管等构成。S1闭合,能量收集系统开始对储能电容充电。S2先打在下方,起限压充电作用。当LED亮时,储能电容两端电压约为3.4 V,此时可把S2打到上方,使节点进入定时唤醒工作状态。
