3)加减速方式的设定。包括直线加减速的设定，即输出频率按照恒定的斜率递增或递减。如图2。s形曲线加减速的设定，即输出频率按照s形曲线递增或递减。如图3。自动加减速的设定，即根据负载状况，保持变频器输出电流在自动限流水平之下平稳地完成加减速的过程。如图4。

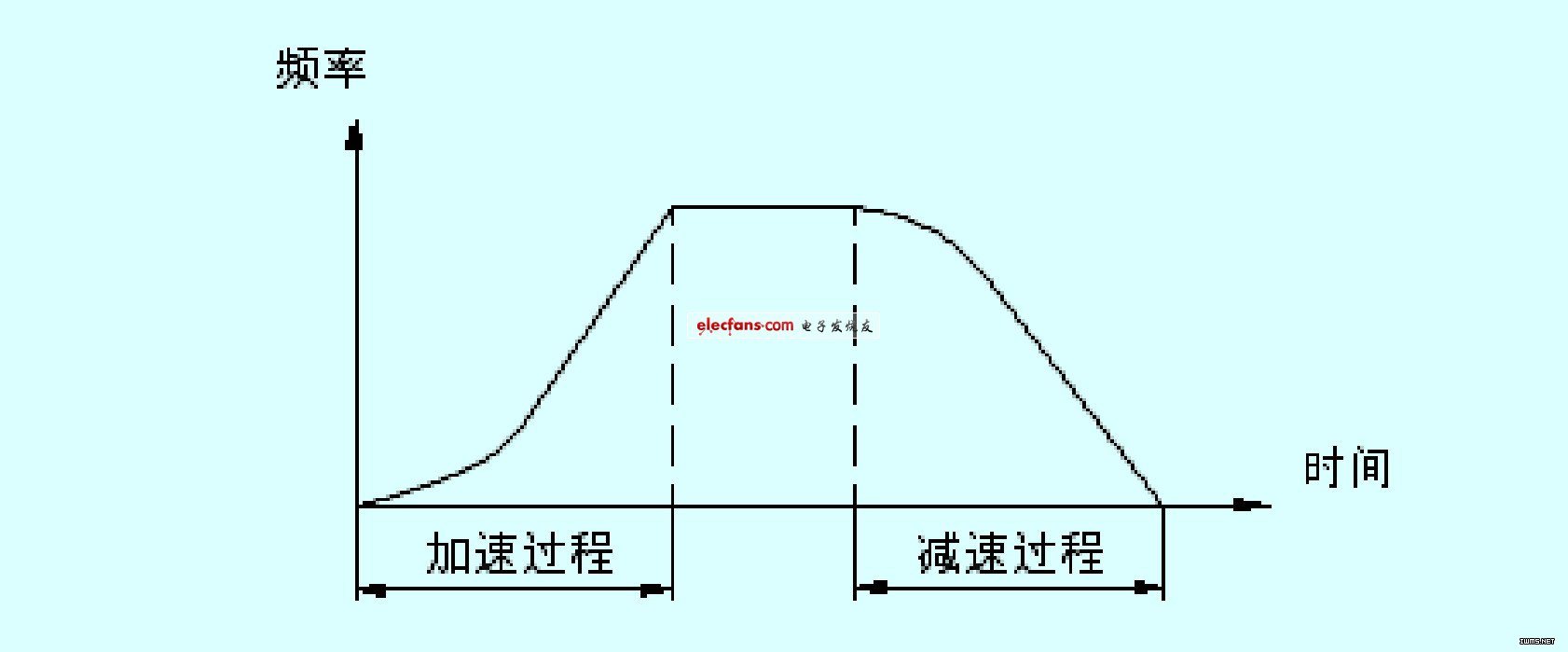

图4 自动加减速

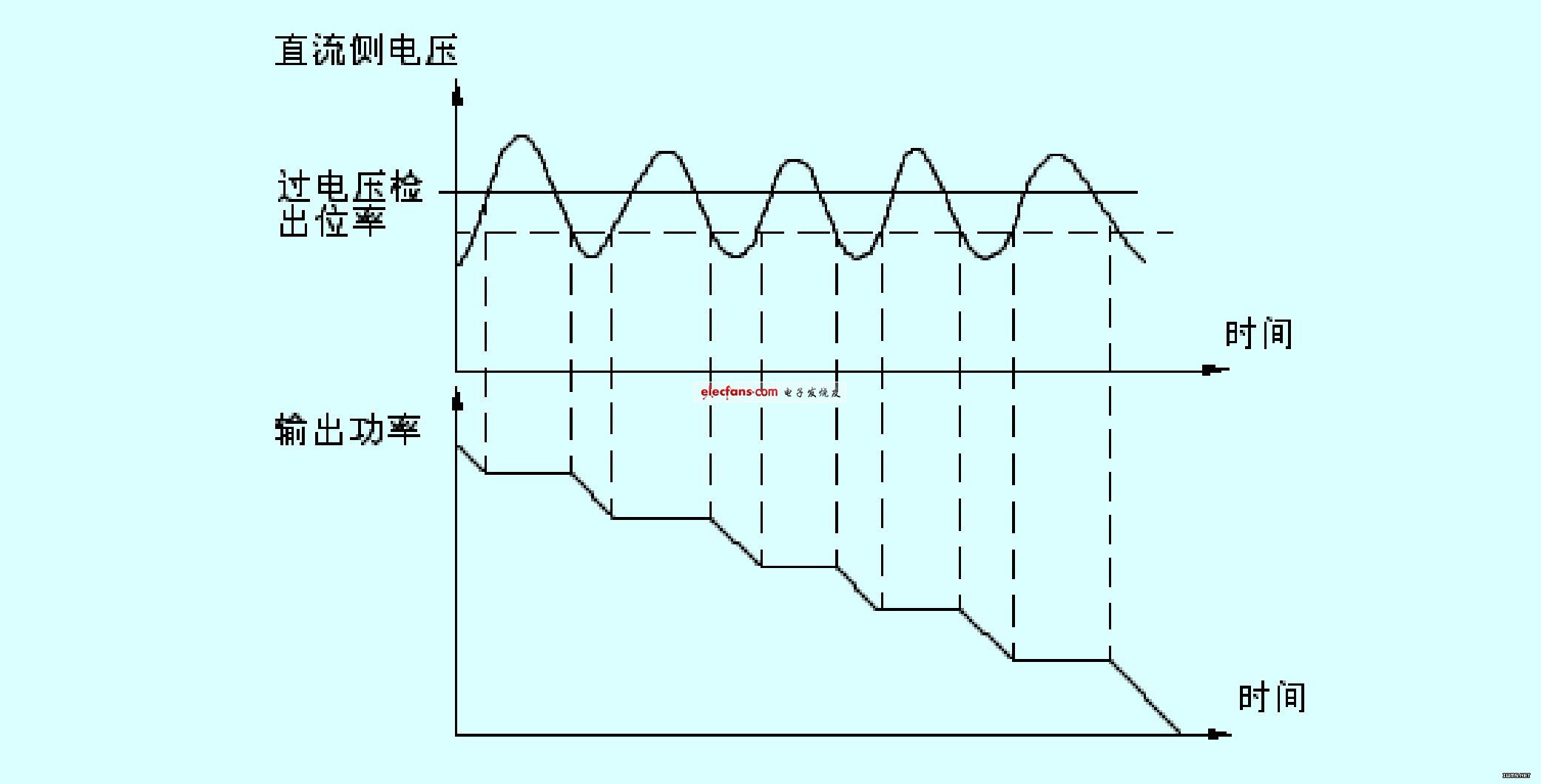

(4)过电压失速防止功能设定。此功能的设定是针对负载惯量不确定的场合下设定。当正常负载下停止时并不会产生减速过电压的现象且满足所设定的减速时间。但偶尔负载回升惯量增加，停止时不能因过电压而跳机。此时，变频器便会自动的将减速时间加长直到停止。如图5是过电压失速防止功能示意图。
图5 过电压失速防止功能图
(5)输出频率上下限的设定。输出频率上下限的设定主要是防止人们的误操作，避免造成电机因运转频率过低可能产生过热现象，或是因速度过高造成机械磨损等因素。例如输出频率上限设定为50Hz，而设定频率为60hz时，此时输出的最高频率为50hz。输出频率下限设定为10hz，而最低运转频率为1.5hz时，则启动时以10hz开始运转。
(6)简易plc可程序运行模式选择。简易plc可程序功能是一个多段速度发生器，变频器能根据运行时间自动变换运行频率和方向，以满足工艺要求。此参数通常应用在机械类产品上，可取代一些传统的继电器、开关、定时器等控制线路。
这里只介绍了几种重要的变频器功能应用，详细功能请参阅使用手册。
5 变频器使用时的注意事项
变频器越来越广泛的应用在各行各业，特别在机床行业应用较多。它以合理的价格、优秀的功能替代了长期延用的接触器等控制器件控制的线路。变频器在机床类中使用时应注意以下几点:
(1)由于vacon低压变频器是电压型变频器，输出电压是PWM波。含有一定的谐波。使用时电机的震动、噪声等同工频相比略有增加。
(2)变频器在驱动长期低速运行的电机时，由于电机的散热效果变差，必须降低输出转矩。
(3)对于提升负载类的场合下，有时会出现负转矩发生，这时变频器会产生过流或过压而跳闸。这种情况下应合理选配制动电阻。
(4)变频器在一定的输出频率范围内，可能会出现与负载机械震动点发生谐振现象，使得机械精度变差。为了解决这个问题，事前必须设置跳跃频率来避开共振点。
