摘要：本文简要叙述一下vacon低压变频器的功能、选型及应用。

        1　引言

　　vacon低压变频器是将用户的通用需求与个性化需求、行业性需求有机的融为一体的产物。通过简易的plc、灵活的输入输出端子、脉冲频率给定、停电和停机参数存储选择、频率给定通道与运行命令通道捆绑等，实现了简易的数控。它还以独特的方式实现了高转矩、高精度、宽调速驱动，满足低压变频器高性能化的要求。

　　2　变频器的选型、安装

　　低压变频器可用在风机、水泵、机床主驱动等场合。按所需输入输出电压等级、电机适用的最大功率等来选用。另外变频器内含制动单元，如果有能耗制动要求，要按图1连线安装选配制动电阻。

　　变频器应安装在通风良好的地方，一般应垂直安装。

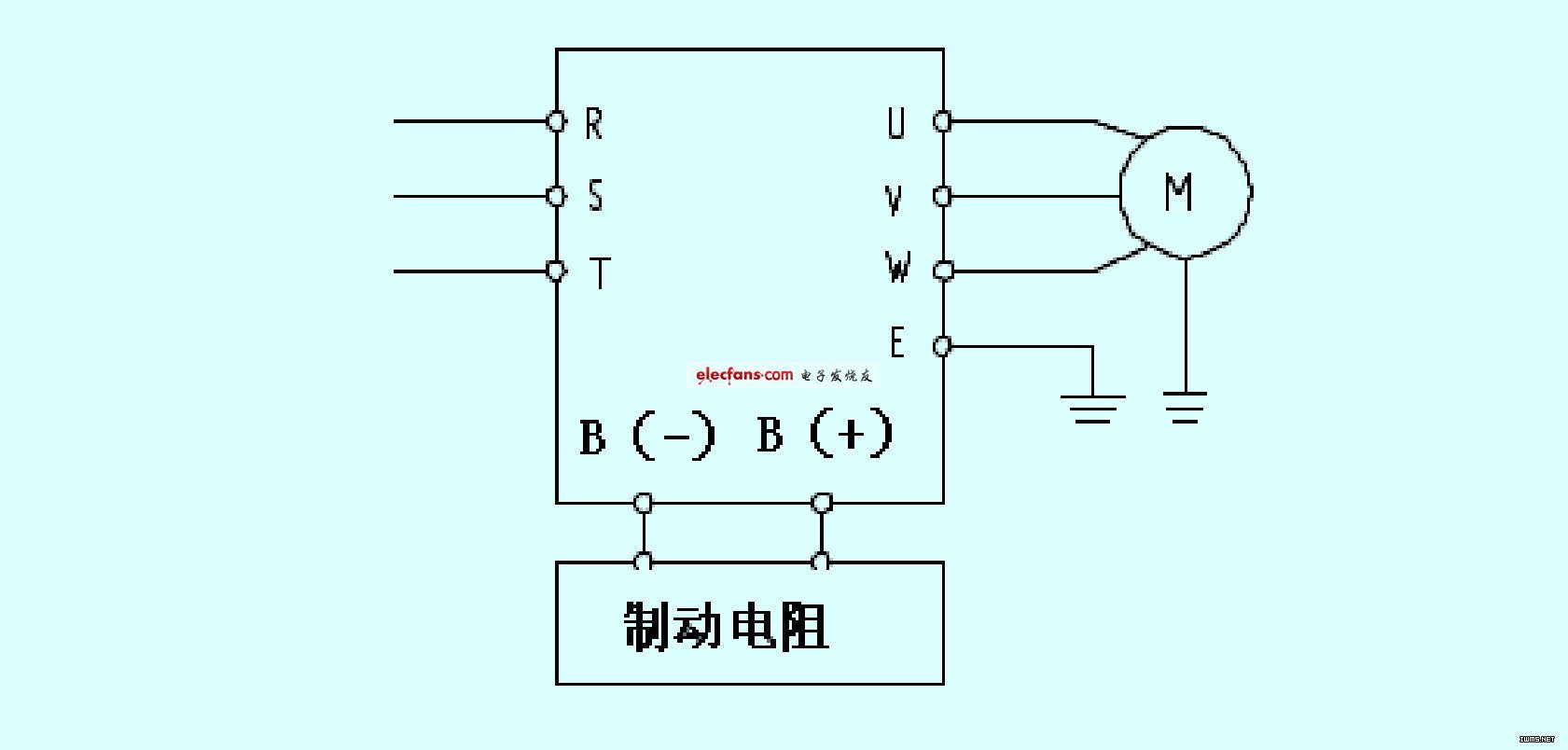

　　图1　制动电阻示意图

　　安装环境要求:

　　(1)环境温度要求在-10℃—40℃的范围内，如温度超过40℃，需采取降温措施。

　　(2)避免有水滴、蒸汽、灰尘及金属微粒的场所。

　　(3)严禁在有腐蚀性、爆炸性气体场所安装。

　　(4)若电器柜内有多台变频器安装，则变频器之间要用导流板隔开，并用电风扇充分冷却。

　　3　变频器的运行和操作说明

　　变频器的运行包括:

　　(1)运行命令通道，可分LED键盘显示单元、控制端子、串行口。

　　(2)频率给定通道。

　　(3)工作状态，可分停机状态、运行状态、电机参数自整定状态。

　　(4)变频器运行方式，可分点动运行、闭环运行、plc运行、多段速度运行。

　　led键盘显示单元是变频器接受命令、显示参数的主要单元，它包括显示区、led指示区、编程功能键、运行指令键、停止复位键、数字修改键等。led键盘显示单元操作简单、方便。从显示区可直观的看到各参数的设定和不同的运行状态以及异常内容。

　　4 变频器的部分功能介绍

　　(1)电机停止方式的设定。决定电机停止方式，通常取决于负载或机械停止时的方式来设定，如机械停止时，电机需立即停止，以免造成人身安全或物料浪费，这时就要设定为减速刹车方式。如机械停止时，电机空转无妨或负载挠性很大，这时就要设定为自由运转方式。

　　(2)v/f曲线的设定。此设定是为了满足不同的负载特性的需求，象水泵、风机类变转矩负载，可根据负载特性调整，以达到最佳的节能效果。

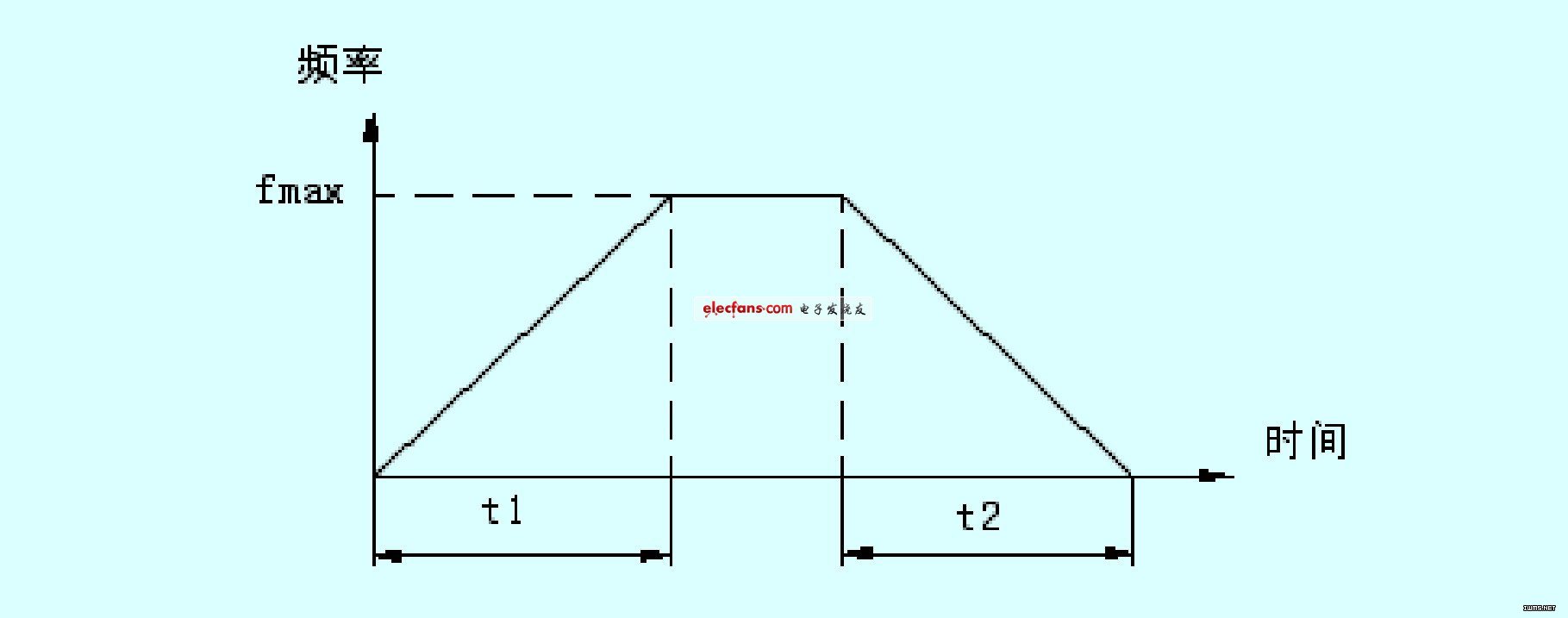

图2　直线加减速

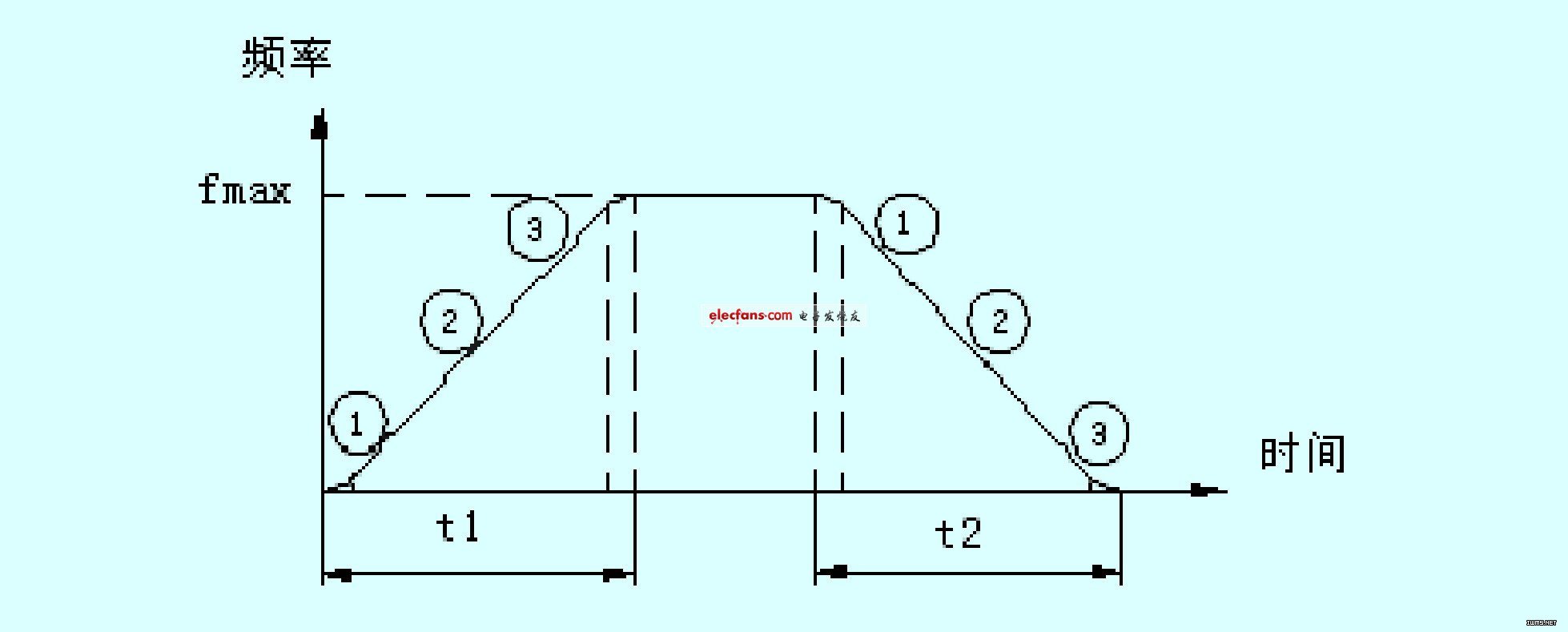

图3　s曲线加减速
