其项目介绍如何构建一个红外遥控器控制扩展器/中继器从远程位置来控制您的电子电器。

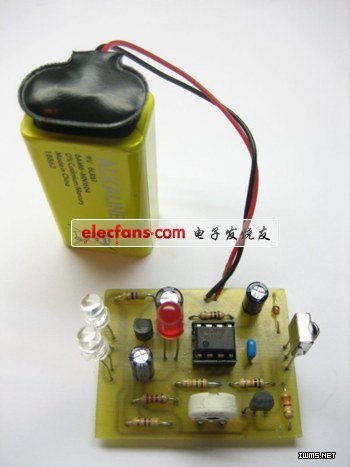

　　红外探测器模块接收到红外信号遥控器和两个IR LED是发光信号的设备。您可以将红外发光LED的设备，你想用一些电线控制，并保持到远程控制位置的主要单位密切。在左边的发光二极管的形象是焊接在板上。该电路由三个主要部分组成，红外接收器模块，555定时器配置为一个振荡器和输出/发射阶段。下面我们将描述电路的工作。

　　红外信号

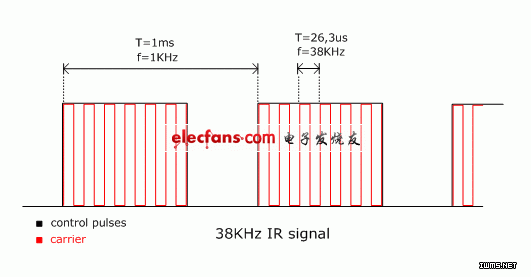

　　从远程控制发出的红外信号所需要的信息来控制家电。此信号由脉冲代码0和1位，指示设备做了一定的操作 。用于编码的红外信号的最常用的协议之一是 飞利浦- RC5的协议。信号由两部分组成，控制脉冲，并在下面的图片中看到的载波 。

　　为载体使用一个共同的频率是38KHz的控制脉冲的频率在1 - 3kHz的范围 。载波信号由控制脉冲调制产生的信号是在红外波段遥控器发出的电磁频谱。红外波段是人眼看不见的。你可以看到如果一个红外LED发光或不使用相机。点到LED的相机，你会看到灯亮起关闭 。
