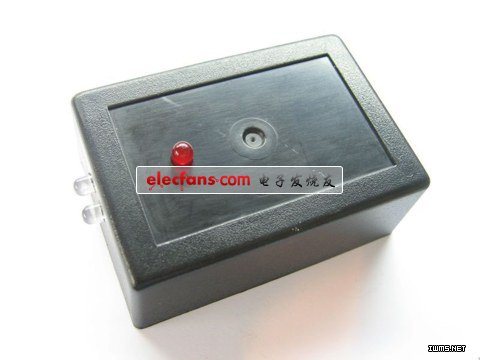

红外遥控器控制扩展器/中继器构建
来源:本站整理  作者:佚名  2011-07-14 15:40:20

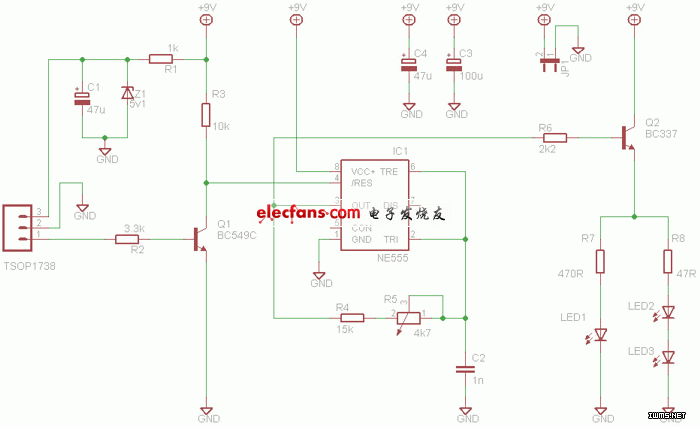

电路描述

  红外信号接收TSOP1738。TSOP1738是一个在38KHz的红外线接收器。在红外线接收器的输出中,我们得到了一个解调信号,这意味着我们得到的低频控制脉冲。红外线接收器是由C1,R1和Z1,形成了一个5V电源供电。没有接收信号,红外探测器输出高,Q1导通,使IC的4个针脚低,555定时器在复位状态。第一季度也作为TSOP1738至9V IC1的信号转换成5V信号电平转换器。



  当高控制脉冲TSOP1738输出上出现,然后启动定时器555(这是作为一个振荡器配置)在一个预设的频率振荡,为每一个数据脉冲的持续时间。这意味着,在第3脚,我们得到了一个信号,调制信号源的类似。它有一个载体组件和一个控制脉冲组件。555定时器的振荡频率由R4和C2和脉冲周期由下式给出:T = 1,4 R4的C2

  微调R5是用来微调振荡频率在38KHz的。这等于载波频率。 输出阶段是从R6的形成,第二季度,两个,一个红色LED红外灯和两个限流电阻R7和R8。Q2是作为电压跟随器连接,这意味着当Q2基高晶体管是允许通过LED的电流流过。LED电流是由R7和R8按下列公式计算:



  因此,红外灯都散发出由TSOP1738接收到的信号是类似的信号,这意味着它重复接收到的信号在较高的红外辐射强度。红色LED 用于输出信号的 光学指标。可以从一个9V电池供电电路。





  零件清单

  R1

  3K3 = 1K R2 =

  R3 = 10K

  R4 = 15K

  R5 = 4K7微调

  R6 = 2K2

  R7 = 470R

  R8 = 47R - 1/2W

  C1 =47μF的- 16V

  C2 = 1N -

  C3 = 100uF的- 16V

  C4 = 47UF - 16V

  Z1 = 5V1齐纳

  Q1 = BC549C

  第二季度= BC337

  IC1 = NE555

  的LED1 =红色指示灯

  LED2,3 = IR LED

  红外接收器= TSOP138或IR38DM

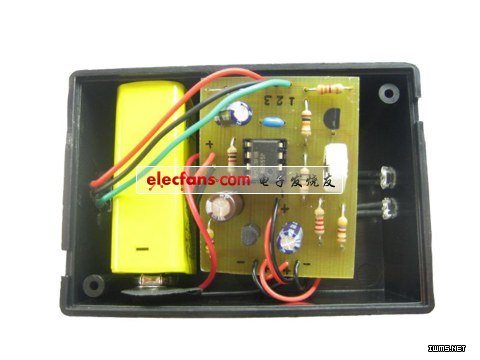

  印刷电路板
