1 引言

　　在实际开发中，为了提高开发效率，大多是采用以一个与目标板硬件相似的BSP为模板，并在此基础上修改移植。在这个过程中.除了CPU以外，另一个重要的器件就是装有启动程序的Flash器件。

　　2 系统介绍

　　采用高性能PowerPC系列器件PPC440EPx为核心设计的一款符合CPCI标准的嵌入式单板计算机系统。

　　该系统集成了丰富的外设接口和调试接口，可用于设备控制、设备管理、通信设备中的通信控制、协议处理、路由处理和网关处理等。其主要是面向航空设备和军用车载设备的应用。

　　在调试阶段，系统的启动是通过执行Boot Flash中存储的bootrom映像文件完成的。Boot Flash器件采用ST公司的PSD835，通过EBC总线与PPC440EPx相连。EBC总线是PPC440EPx的并行总线。其可以与8位，16位或32位的外部设备通信，最多可支持6个不同时序要求的设备。其中，片选0分配给Boot Flash。上电时，PowerPC会自动访问BootFlash，进行系统初始化。操作系统是VxWorks，其映像文件放在NAND Flash中。

　　3 软件开发流程

　　软件系统的开发流程是：首先设计bootrom映像文件，并将其烧写到Flash器件中(该器件称为Boot ROM)。上电后，bootrom程序进行相应初始化后与Host主机通信，将操作系统映像文件下载到嵌入式系统平台的RAM中运行。如果程序不正确或需更新，则重新通过bootrom程序将新的映像文件下载到RAM中。

　　当所有程序都调试成功，整个系统作为产品发布。此时，则需将操作系统和应用程序映像文件烧写到在大容量的flash器件中(如NAND Flash)，系统自动将从

　　方案1是传统设计方案，成本低，可选择的Flash器件多。但在调试bootrom时，更新程序非常不方便。需要焊装Flash器件，很容易导致器件和 PCB板的物理损坏，而且效率非常低;而方案2从逻辑电路上来看，与方案1是一样的。但其由于其使用夹具，器件装卸简单，程序更新比方案1方便。但夹具成本较高，可靠性差，并且一般夹具体积较大，这就增加了PCB的布局、布线难度。上述两种方案，Flash的编程都需从PCB上取下，用编程器烧写。显然，这样的工作效率较低。方案3则采用支持ISP功能的Flash器件来实现Boot ROM，这就使得程序更新变得非常方便，极大提高工作效率。因此，根据嵌入式开发实际情况，为节约成本、提高工作效率，该系统设计选择方案3。考虑到 bootrom映像文件一般较小，选用ST公司的512 KB的Flash器件PSD835。

　　5 PSD835在嵌入式系统中的应用

　　5.1 硬件电路设计

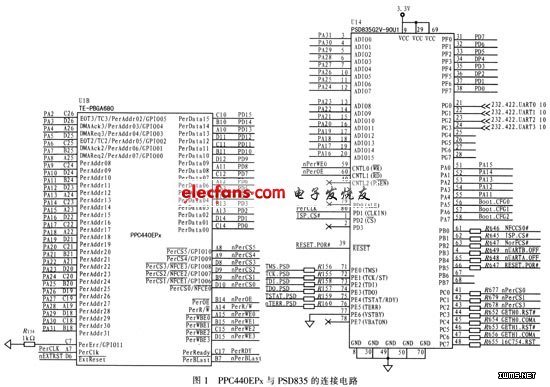

　　该系统使用PSD835的主Flash作为Boot ROM。同时，还使用该器件的PLD资源实现一些控制和初始化配置功能。如图1所示，PSD835的存储器通过其CPU接口与PPC440EPx的外部总线接口(EBC)相连。

连接电路比较简单，只需将EBC的片选信号、读信号、地址和数据信号分别与PSD835的对应引脚相连即可。其他引脚被该器件的PLD使用，主要完成串口工作模式、PPC440EPx启动方式、片选信号的设置，以及网络控制信号的产生等功能。

 　   在设计实际硬件电路时，应注意以下几点：

　　(1)因为最终产品要通过NAND Flash启动，因此片选0可通过拨码开关或CPLD分别在PSD835和NAND flash的片选信号之间切换。PPC440EPx有8个bootstrap选项(设置CPU的时钟、启动、寄存器的初始值等)，可以使用CPLD进行改变;

　　(2)PPC440EPx的EBC总线无复用地址和数据信号。因此，数据总线与F端口相连。低16位的地址总线与PSD835的ADIO15～AD100相连，高位地址与A端口相连;

　　(3)PPC440EPx的EBC的数据总线的最高位是Data0，地址总线的最高位是Addr2。连接时，注意不要将顺序接反;

　　(4)为了提高编程速度，添加了2个JTAG信号：TERR和TSTAT。
