三洋CK29D5S彩电，小信号处理电路IC201采用三洋单片电路LA76282，微处理器IC801采用QXXAVB849，开关电源采用三洋传统分立元件组成。三洋CK29D5S彩电保护检测采取IIC故障检测和中断口故障检测双重保护检测电路：微处理器通过IIC总线系统对被控集成电路进行检测，微处理器根据被控集成电路的应答信号和总线上的通信情况，对被控电路的工作状态进行检测，并提供自检信息，必要时实施保护；微处理器单独设立故障检修引脚，外接各路保护检测电路，对总线检测不到的电源和行场扫描电路进行检测，当被检测电路发生短赂、失压、过压故障时，微处理器执行保护措施，进入待机保护状态，座保护电路更加完善。
　　
　　【提示】三洋CK29D2-00、CK29D2N-00、CK29D2P-00、C1K29D3-00、CK34D1-00、CK34D1P-00、CK34D2-0O、CK34D2-01、CK34D3-00、CK34D3-01、CK34D5S、CK-34D300、CMX2510C、C2510A、CEM2515C、CKM2589K-00等系列大屏幕彩电保护电路与其基本相同，只是微处理器型号和引脚功能不同，均可参照本文进行维修。

　　保护电路工作原理
　　

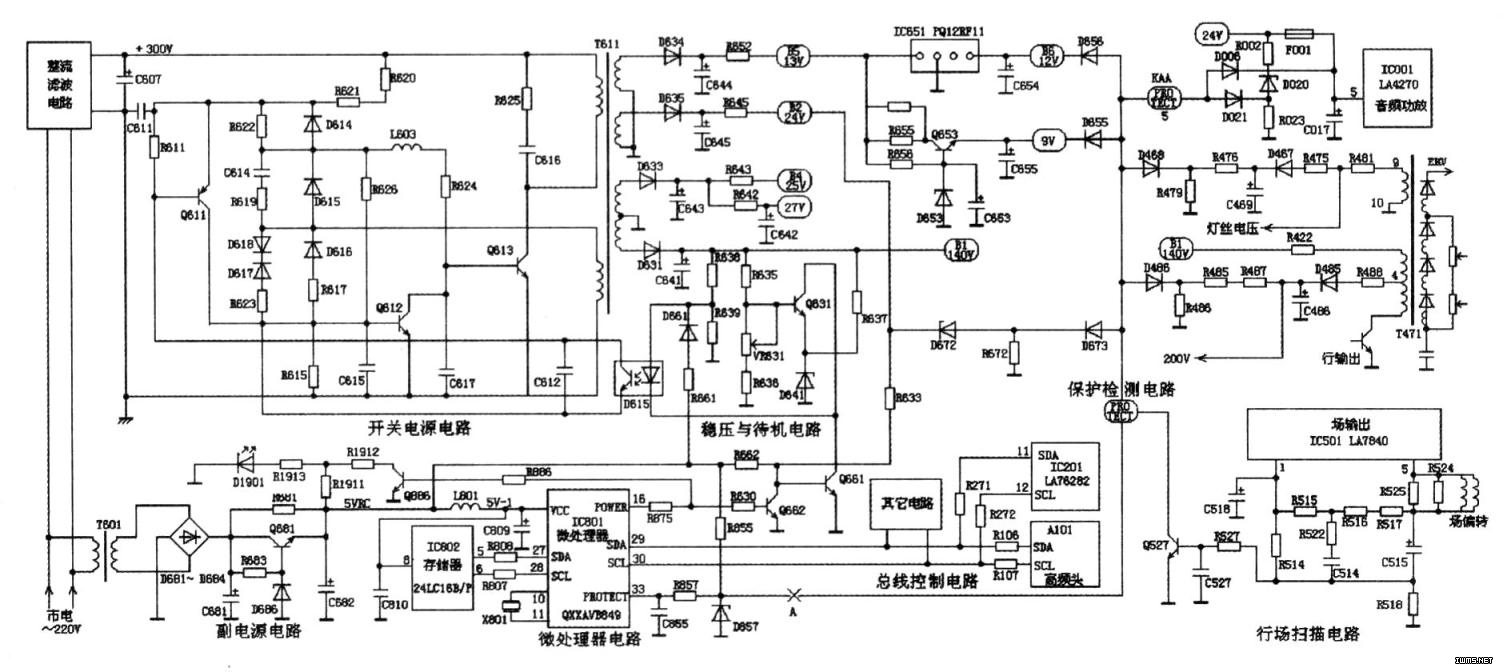

　　三洋CK29D5S彩电的电源、稳压、待机与保护电路如图所示。主开关电源采用三洋常见的分立元件形式，由Q611~Q613及其外部元件组成；副电源由降压变压器T601和桥式整流电路D681~D684、稳压电路Q681、D686等组成，为微处理器控制电路提供5V电源；稳压和待机通过光耦D615完成，稳压电路由取样误差放大电路Q631通过D615对开关电源初级电路进行控制，待机由Q662、Q661通过D615将开关电源初级振荡电路短接，关闭主振荡电路达到待机的目的。
　　
　　微处理器IC801通过（29）脚（数据线）、（30）脚（时钟线）与被控小信号处理电路相连接，根据应答信号和电路的通信情况，对被控电路进行检测；IC801（33）脚为专用保护检测端，俗称中断口，外接多路失压检测保护电路，对电源和行场扫描电路进行检测。当被检测电路发生开路或负载严重短路发生失压故障时，检测电路将（33）脚电压拉低，微处理器据此判断被检测电路发生故障，采取保护措施，从待机控制的（16）脚输出控制电压，实施待机保护。
　　
　　1.总线系统故阵检测电路
　　
　　IC801是保护电路的指挥控制中心，通过（29）脚SDA数据线和（30）脚SCL时钟线，除了与破控单片小信号处理电路IC201（LA76282）的（11）、（12）脚相连接，与高频头电路和其他被控电路相连接，进行调整与控制外，微处理器还通过（27）脚SDA数据线和（28）脚SCL时钟线与存储器IC802（24LC16B/P）进行数据存取交换。
　　
　　微处理器向被控集成电路发出控制信号，被控集成电路还向微处理器发送应答信号，微处理器根据被控集成电路的应答信号和总线上的通信情况对整机的工作状态进行检测。当微处理器检测到被控电路传来故障信息，或在总线传输电路发生障碍时，根据设计程序，微处理器从待机控制端（16）脚输出保护指令，执行待机保护措施。

　　2.中断口故障检测电路
　　
　　IC801通过（33）脚中断口外部的故障检测电路输入检测电压，对其进行分析和判断。正常时，（33）脚的电压在上拉电阻的作用下为高电平（4V以上）；保护检测电路检测到故障时，将（33）脚电压拉低，当（33）脚电压低于2.5V时，微处理器据此判断被检测电路发生故障，执行保护措施。
　　
　　值得一提的是，在该机所附电路图中，（33）脚外接的保护电路本应连接在一起，但该机电路图未用线条连接，而是以椭圆形中标有“PROTECT”的字符标出。由于原图中标有“PROTECT”的椭圆形保护电路分散在电路图的电源、行输出、场输出电路中，互不联系，给识图造成困难，故在下图中将全部保护电路连接在一起。这样不难看出，IC801的（33）脚（中断口）外接电源失压检测、行输出失压检测；场输出故障检测电路。
　　
　　（1）电源失压检测电路
　　
　　lC801的（33）脚外接的D673、D656、D655构成短路、失压检测电路，对开关电源各路输出的B2（24V）、B6（12V）和9V电压进行检测；当电源整流滤波电路发生开路故障或负载电路发生短路故障时，相应的检测二极管导通，通过隔离电阻R862将（33）脚的电压拉低，微处理器进入保护状态。
　　
　　（2）行输出电压失压检测电路
　　
　　在行输出电路中，设有D468、D486两个二极管对行输出二次供电进行检测。其中，D468与二极管D467、电阻R475、R476、R479和电容C469组成对显像管灯丝电压的短路、失压检测电路；D486与分压电阻R485、R486、R487构成对行二次供电200V电压的检测电路。当整流滤波电路发生开路故障或负载电路发生短路故障时，造成被检测电压失压时，相应的检测二极管导通，通过隔离电阻R862将IC801（33）脚的电压拉低，微处理器进入保护状态。　　
　　
　　（3）场扫描检测电路
　　
　　在场扫描电路中，设有保护三极管Q527，对场输出电路C515负极的电压进行检测。场输出电路正常时，C515负极电压很低，Q527截止，对保护电路不产生影响；当场扫描电路发生故障时，特别是C515漏电，致使场偏转线圈因电流剧增而发热，可能引起显像管切颈时，C515负极电压升高，Q527导通，通过隔离电阻R862将（33）脚的电压拉低，微处理器进入保护状态。
　　
　　（4）音频功放检测电路
　　
　　在音频功放电路板中，主电路板通过KAA排插的PROTECT引线对功放电路供电进行检测。检测电路由DOO6、DO21两个二极管组成。其中，DO21通达ROO2、DO20、RO23分压对保险电阻FOO1左端的24V供电电压进行检测，DOO6对FOO1右端功放电路IC001（LA4270）的（5）脚VC电压进行检测。若功放电路24V电源整流滤波电路发生开路故障，或功放电路IC001发生短路故障，或保险电阻F001烧断，造成被检测电压失压时，相应的检测二极管DOO6、DO21导通，通过隔离电阻R862将（33）脚的电压拉低，微处理器进入保护状态。
　　
　　3.保护执行电路
　　
　　该机的保护执行电路与待机电路共用。IC801判断电路发生故障而采取保护措施时，从待机控制端（16）脚输出待机电压，进入待机保护状态。Q662、Q661和光耦D615组成待机控制电路。开机时，微处理器的（16）脚输出高电平，Q662导通，其集电极变为低电平，Q661截止，光耦D615截止，对开关电源稳压电路不产生影响；待机或保护时，微处理器的（16）脚输出低电平，Q662截止，其集电极变为高电平，Q661导通，光耦D615饱和导通，将Q611基极与集电极短接，迫使开关电源的振荡电路停振，无电压输出。
　　
　　电源指示灯Dl901通过Q886受待机控制电路控制。开机时IC801（16）脚为高电平，Q886导通，将指示灯D1901的供电电压拉低，发光亮度较低；待机时，IC801（16）脚变为低电平，Q886截止，指示灯D1901的供电电压升高，发光亮度增加。
