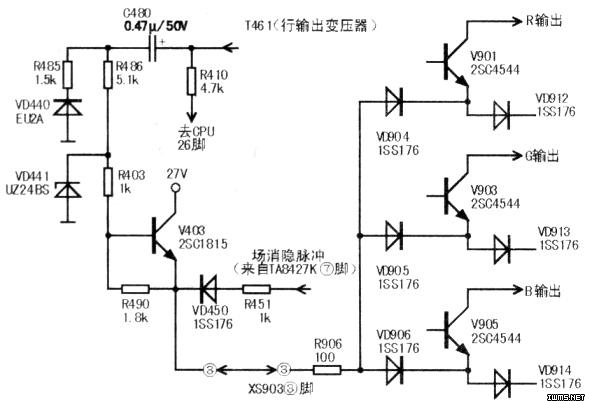

根据故障现象分析，故障应在视频通道和行消隐电路中。经查，三视放管c极电压达170V（正常值约144V），表明视放管已截止。由于在无图像的光栅上还有回扫线，所以决定先查行消隐电路。如图所示，该机的行消隐信号取自行输出变压器（10）脚，经C480耦合、VD440限幅、R486限流及VD441钳位后，由R403送至V403b极，经缓冲放大后从e极输出，与来自场输出电路的场消隐信号合并，然后再经R906限流，最后分别由VD904、VD905、VD906送至末级视放管V901、V903、V905的e极，在行、场逆程期间，显像管阴极电压升高，从而达到消隐的目的。若上述消隐电路出现问题，就有可能影响视放级正常工作，导致出现黑屏或光栅极晴、无图像且带回扫线的故障。经查，未级视放管V901、V903、V905的e极电压比b极电压（11.5V）略高（为13V），正常值应略低（为11.2V），难怪末级视放末工作。接下来测V403e极电压6V（正常时为3.6V）。经查V403c、e极明显漏电（软击穿）。更换V403后试机，e极电压恢复正常，上述故障消失。
　　
　　显然，上述故障是由于V403c、e极软击穿后，使消隐信号丢失，且末级视放管V901、V903、V905e极电位被抬高，导致三只视放管截止，从而形成本故障。
