TCL王牌US21B机芯(超级芯片OM8373)彩电电路原理分析
来源:本站整理  作者:佚名  2011-07-17 16:02:29



  US21B机芯是TCL公司新近推出的高性价比普通型CRT系列产品,主芯片采用飞利浦公司的第二代超级单芯片OM8373,伴音功放采用飞利浦公司的TDA7496SA,电源IC采用FSCQ1265、场功率放大器采用STV9380A。本机芯具有成本低、性能稳定等优点,TV支持PAL/DK、I制,AV视频支持PAL、NTSC制;具有2路AV输入、1路S视频输入。目前,采用该机芯的机型有29H61、25H61等。

  一、信号流程分析

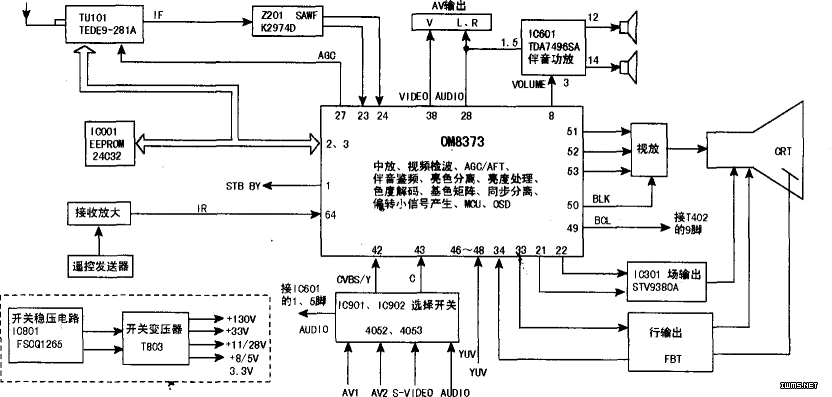

  US21B机芯电路由高频调谐器、预中放、声表面滤波器、超级单芯片OM8373及行、场扫描处理电路、伴音功率放大器、开关电源电路等组成,其信号流程如上图所示。图像和伴音解调、第二伴音选通、伴音陷波、静音控制、遥控接收、接键输入、待机复位等功能均由OM8373内部电路完成。

  1.TV信号处理

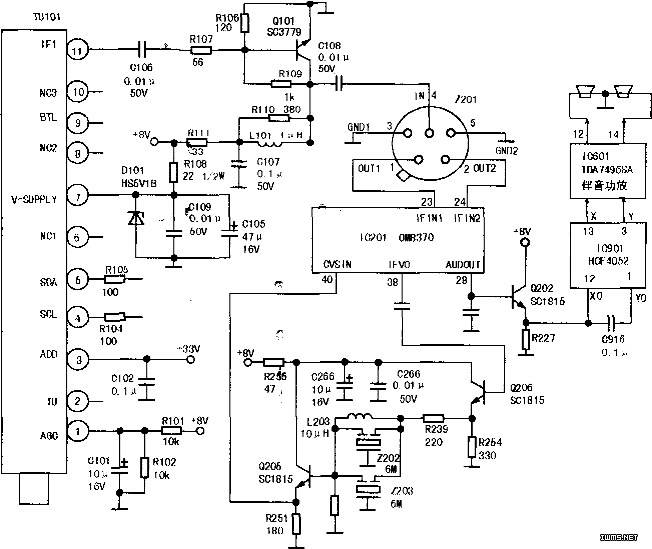

  从高频头输入的射频信号,经高频信号处理电路后,从TU101的(11)脚输出中频信号IF,通过电容C106及电阻R107后,送到Q101进行预中放处理,如中图所示。

  经预中放处理后的中频信号IF从声表滤波器(Z101)的(4)脚输入,经载波滤波分离后,从Z101的(1)、(2)脚输出,由IC201(OM8373)的(23)、(24)脚进入,在IC201内部进行中放处理。中放处理后的信号分两路输出:一路为图像信号,由IC201的(38)脚输出,经Q206、Q205等元件缓冲放大后,送到IC201的(40)脚进行图像解调处理。另一路为伴音信号,从IC201的(28)脚输出,经Q202放大后送往伴音信号选择开关IC901的(1)脚和(12)脚。

  伴音信号经IC901选择后,由IC901的(3)、(13)脚输出,分别送到Ic601(TDA7496SA)的(1)、(5)脚,由此输入到内部进行伴音功率放大,放大后的信号从(12)、(14)脚输出,推动左右声道的喇叭,完成伴音信号的处理。

  2.AV信号处理

  (1)AV1信号处理

  AV1的视频信号由插座S906的(6)脚输入,经Q907缓冲放大后送到IC201的(42)脚  进行解码处理。AV1的伴音信号由插座S906的(3)、(4)脚输入,分别送到伴音信号选择开关IC901的(2)、(15)脚进行信号选择,经选择后的伴音信号处理过程和TV伴音信号相同。

  (2)AV2信号处理电路

  AV2的视频信号由插座S906的(1)脚输入,经Q906缓冲放大及电子开关IC901(HCF4052)切换后,送到IC201(43)脚进行解码处理。AV2的伴音信号由插座S902的(6)、(8)脚输入,分别送到伴音信号选择开关IC901的(1)、(12)脚进行信号选择,选择后的伴音信号处理过程和Tv伴音信号相同。

  3.YCbCr信号处理

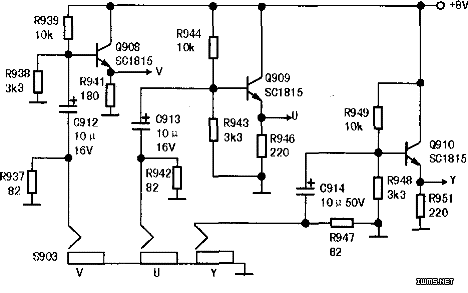

  高清信号的Y、cb、cr信号分别从插座S903的Y、U、V脚输入,如下图所示,经Q908~Q910缓冲放大后,送到IC201的(46)~(48)脚进行视频处理。
