TCL王牌US21B机芯(超级芯片OM8373)彩电电路原理分析
来源:本站整理  作者:佚名  2011-07-17 16:02:29



4.音量及静音控制

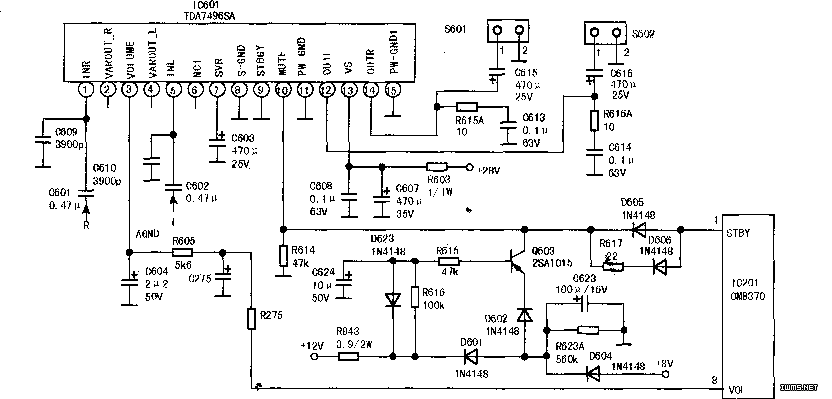

  IC201的(8)脚送出音量控制信号,从IC601的(3)脚输入,对音量大小进行控制,如下图所示。

  Q603与D601~D603等元件维成开/关机及换台静噪控制电路。开机时,由于+8V电源对电容C623瞬间充电,迅速使其两端电压达到+8V,并通过二极管D602加在Q603的e极上,因e极电压高于b极电压,Q603导通,IC601(10)脚为高电平,达到静音目的。同时,随着+12V通过R843、R616对C624的持续充电,使Q603b极的电位迅速上升,使得Q603慢慢截止,则IC601(10)脚变为低电平,则IC601的(1)、(5)脚有伴音信号输出。关机时,由于C624通过D623快速放电,而C623通过R623A缓慢地进行放电,使Q603的e极维持较高电平,Q603导通,则IC601(10)脚为高电平,从而达到静音的目的。

  二、开关电源电路分析

  1.输入与启动电路

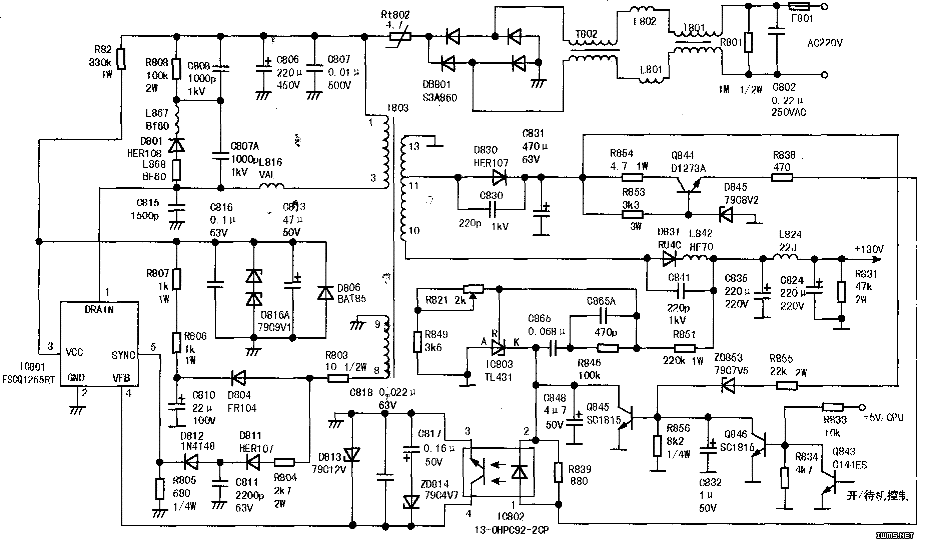

  当接通电源开关后,AC220V/50Hz交流电先由F801(保险丝)及由C802、T801、T802、L801、L802、R801等元件组成的共模滤波器抑制掉各种高频干扰脉冲,再由DB801、C806整流滤波,输出约+300V的脉动直流电,经开关变压器T803的初级(1)~(3)绕组送到IC801(FSCQ1265RT)(1)脚,如下图所示。

  IC801正常工作之前需由启动电路供电,+300V电压通过电阻R802给接在(3)脚(VCC端)上的电容C813充电。当Vcc达到启动电压15V时,IC801开始工作。

  2.稳压控制

  FSCQ1265RT采用电流型反馈模式进行稳压,其(4)脚外接由光耦IC802(HPC922-C)组成的反馈网络。当输出电压过高时,则+130V输出电压升高,由R851与R82I、R849分压所得电压升高,即三端精密稳压器IC806(TL431)的R极电压升高,其K极电压下降,流过光耦IC802的(1)、(2)脚电流变大,则IC802的(3)、(4)脚间的光敏三极管c、e极间导通电阻减小,这样就拉低了IC801的(4)脚电压,从而减小驱动脉冲占空比,T803次级输出电压下降,从而达到稳压的目的。当输出电压降低时,其稳压过程与上述相反。

  3.开/待机控制

  当MCU发出关机高电平时,Q843导通,Q846因基极为低电平而截止,则Q845导通,流过IC802的(1)、(2)脚间的电流陡增,经IC802的(3)、(4)脚反馈至IC801后,T803次级输出电压大幅下降。

  当MCU发出开机信号时(低电平),Q843截止,Q846导通,Q845截止,光耦正常工作,T803次级输出正常工作电压。

上一页  [1] [2]
