2．3 系统组成
    结合以上分析结果，本系统分别由传感器、系统终端、GW1000KC-3无线模块以及PC机组成，系统硬件连接图如图3所示。具体如下：传感器通过两线制接法，传感器输出4～20 mA DC输出，将信号传输给系统终端，系统终端接收到信号后显示出来，PC机利用串口通讯发送对应指令，采集到的数据通过RS232传给无线模块GW1000KC-3，后经天线发送出去，通过GPRS无线网络另一端接收到数据后经RS232将数据上传给PC机。期间，可通过PC机发出对应指令对系统终端以及GW1000KC-3无线模块进行参数等设置，方便可靠。

3 组态王监控系统设计
    组态王开发监控系统软件，是新型的工业自动控制系统正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。通常可以把这样的系统划分为控制层、监控层、管理层3个层次结构。其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。尤其考虑三方面问题：画面、数据、动画。通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。组态软件也为试验者提供可视化监控画面，有利于试验者实时现场监控。而且，它能充分利用Windows的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。
    利用组态王的特点开发的水库水文测报系统的监控系统，从监控中心窗口可以实时观测水库的主水位、库容量、流量、系统监控状态、水位实时趋势曲线以及查看历史水情报表等。通过与实际硬件连接调试，系统采集显示准确、稳定。

4 调试结果

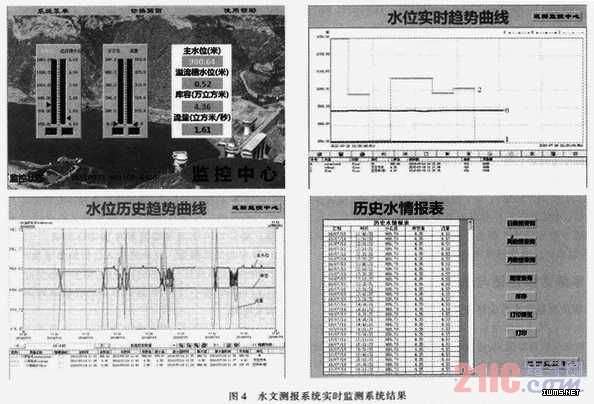

    本系统采用了MSP430设计的系统终端和GPRS无线网络技术组建了水文测报系统，并且利用组态王开发了水文测报系统的监控系统系统，组建成功以后，经过实际连接、调试，实验结果证明该系统数据采集正常、工作稳定、通信良好，实现了水文测报系统的实时监测。图4是利用组态王开发的监控系统的实时数据及水位曲线图。

5 结束语
    针对目前水文测报系统的高可靠性、低功耗性和较好的实时性的要求，在介绍了水文测报系统的基本原理的基础上，借鉴和分析了目前国内外水文测报系统的技术，设计出了基于GPRS无线传输的水文测报系统，通过对系统终端以及GPRS通信协议的分析和设计，该系统保证了数据的安全、可靠、稳定传输，为用户提供了低成本、高效率、可靠的方式连入GPRS网络，实现了双向、实时的数据传输系统，并通过组态王开发了水文测报系统的实时监测系统，本系统组建以后，通过调试，该系统数据采集正常、工作稳定、通信良好，实时性强，与传统的解决方案相比，本系统有较大的优势。
