3 发射电路

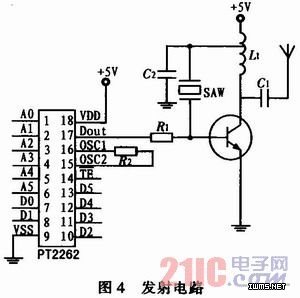

    进行数据发送时，单片机首先将待发数据送至PT2262编码。F12262的17脚输出已编码的脉冲，高频振荡器在此脉冲调制下产生ASK信号经天线发射出去。如图4所示。脉冲信号控制发射管基极导通与关断，振荡器输出振幅也随之变化，且只有最大值和零值两种状态，即得到所需的ASK信号。振荡器接成克拉泼形式，其中利用了基极一射级电容和集电极一射级电容。采用声表面波器件SAW稳频，使电路具有很高的稳定性。SAW工作在串联谐振状态，使L1的部分电感接至基极-集电极之间构成电容三点式振荡器。振荡器工作频率计算公式为，本设计将振荡频率设定在90MHz。

4 编解码电路
    编解码功能由PT2262／PT2272完成。PT2262／PT2272是一对带地址、数据编码功能的无线发射接收芯片。其7、8、10～13脚是数据端，1～6脚是地址端，14脚为低电平时启动发射，17脚串行输出包含地址和数据的编码脉冲信号。图5为解码电路。

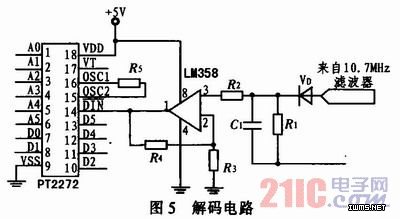

    解码时，来自10．7 MHz滤波器的ASK信号先经VD、C1、R2检波，再通过LM358放大后送入PT2272的解码输入14脚。解码成功时VT由低变高，解码后的数据出现在数据引脚上供单片机读取。需要注意的是。发射和接收芯片地址码设置必须相同，PT2272对收到的信号要进行2次地址比对，只有地址正确才有有效数据输出。

5 温湿度采集电路
    温湿度采集以SHT11为核心，它是Sensirion公司推出的基于CMOSensTM技术的新型温湿度传感器。SHT11将温度传感器、湿度传感器、信号调理、模数转换器、标定参数及I2C总线接口全部集成到传感器内部，既提高了传感器的性能，又降低了成本、减少了体积，同时也非常便于和微控制器接口，是嵌入式系统温湿度测试的理想选择。
    SHT11接口十分简单，仅包括电源(Vdd)、地(GND)、串行时钟输入(SCK)、串行数据(DATA)4个引脚。每次测量都需要“启动传输”、“发送命令”、“读取数据”3个过程，DATA在SCK下降沿之后改变状态，SCK上升沿时有效。
