摘要：为降低设计成本，利用CXA1191和SHT11实现了一个无线温湿度监测系统。在CXA1191原有的广播接收功能的基础上，巧妙结合编码技术，成功实现了数据无线传输功能，并选择SHT11实现高性能的温湿度采集。系统的特色在于将成熟的广播接收技术与数字技术相融合，具有较高的性价比，很好地满足了无线温湿度数据采集需求。
    关键词：无线数据传输；CXA1191；编码；SHT11

    在工农业生产、气象、环保等部门，经常需要对环境温度与湿度进行测量与控制。准确的温湿度测量对生物制药、食品加工和造纸等行业更是至关重要的。随着测量技术自动化和智能化程度的提高，各种温湿度采集系统已得到了广泛应用。传统的温湿度测量采用有线传输方式，一般使用模拟化的温湿度传感器直接将非电量转换成电量，再送至PC机或单片机作后续处理。其缺点在于：一是布线工作量大，成本高，传输距离较远时还会引入较大的误差和干扰；二是模拟式湿度传感器一般都要设计信号调理电路并需要经过复杂的校准和标定过程，因此测量精度难以保证，且在线性度、重复性、互换性、一致性等方面往往不尽人意。尽管目前已有一些无线温湿度采集方案，但其传输部分多采用价格较高的专用无线模块实现。当应用中需要大量布设节点时采用专用模块的系统造价会大大提高，难以满足低成本、多节点应用环境下的用户需求，如一些规模不大的、个体的农业环境控制。
    为提高系统的性价比，本文提出了一种基于CXA1191的低成本温湿度采集方案，主要面向精度高、数据量小、节点数多、成本敏感的应用需求。该方案将广播接收技术与现代数字技术相结合，在深入研究CXA1191接收电路原理的基础上，结合编码器件和单片机系统，实现了数字信号的低成本无线传输。系统用高性能的SHT11温湿度传感器实现温湿度测量，利用其高集成度的特点简化设计、降低成本，提高了系统的实用性。

    1 概述

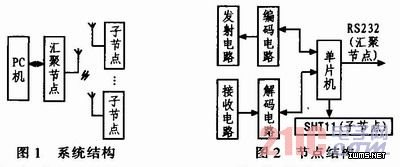

    温湿度采集系统采用主从分布式结构，系统由PC机、汇聚节点和分布于不同位置的多个无线子节点构成。汇聚节点和子节点采用无线通信方式，PC机与汇聚节点通过RS232总线通信。汇聚节点从各子节点获取现场温湿度参数，并将采集到的数据经RS232总线上传至PC机处理和显示。节点由发射和接收电路、编码电路、单片机系统、键盘和显示等部分组成。发射电路由分立元件搭建，采用AM调制方式。接收电路由CXA1191对射频信号作放大、混频和滤波处理，将无线信号变换到中频，中频处理由检波电路和编解码电路完成。系统结构和节点结构如图1、图2所示。图2中RS232通信功能仅为汇聚节点独有，SHT温湿度采集器件仅为子节点独有。

    2 接收电路
    目前无线数据通信多采用专用模块实现，市面上已有多种无线数传模块可供选择。这些专用模块使用简单，功能齐备，即使是射频开发经验较少的设计者也能很快上手。其缺点是价格较高，当面对数据量小、功能要求不高且节点数又比较多的应用时性价比不理想。但如果自行设计电路，则往往又受到射频设计难度高、调试工作量大以及设计者经验缺乏等限制而难于实现，其中尤以接收电路结构最为复杂。考虑到以上因素，本文采用了一种折中的方案，即利用CXA1191的内部电路，配以少许外部元件，既实现了射频接收的功能，又简化了结构，开发者仅需基本的无线电知识即可独立完成设计。

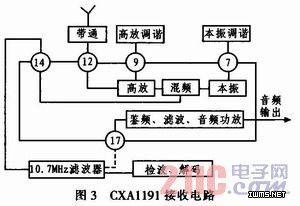

    CXA1191是一款单片大规模收音电路，因其集成度高，外围元件少，性能优良，在我国相当流行，广受欢迎的“德生”收音机内部多数采用了这款芯片。CXA1191包括了AM／FM收音机从天线输入、高放、混频、本振、中放、检波直至音频功放的全部功能。图3显示的是设计中用到的CXA1191调频电路部分(图中检波解码部分是本设计的扩展)。

    当CXA1191处于调频接收状态时，无线信号先经过带通滤波，然后进入12脚在内部完成高频放大。放大后的信号与本振混频产生10．7 MHz的中频信号。在正常收音模式下(如图中虚线所示)，该中频信号经10．7 MHz陶瓷滤波器选频后接至17脚，在内部鉴频、检波和音频放大，最后驱动扬声器发声。
    通过以上分析不难发现，CXA1191的结构可以分为两部分：1)低噪放、混频、滤波部分(即获取10．7 MHz中频信号的电路)，这是一般的超外差式接收机的通用结构；2)鉴频、检波和放大，这是其专有的用于音频信号解调处理的结构。其通用结构完全可以用作数字通信的射频前端。例如，如果有一ASK(振幅键控)信号，载频在87～109 MHz以内，该信号能通过带通滤波器进入高放和混频电路。适当调节本振，可以在陶瓷滤波器输出端获得10．7 MHz的ASK信号，此信号仍保留着原始的调制信息只是载频有所降低，这正是希望得到的中频ASK信号。对这个信号再做检波和解码处理，即可得到所需的数字信号。经实验验证，这个设想是可行的。
    具体设计如图3所示。改造方法十分简单，在原CXA1191调频电路的基础上，断开10．7 MHz滤波器与17脚的连接，将滤波器的输出接至后面的检波电路。CXA1191的其他功能如中波和短波接收均未用到，与之关联的电路皆可省去，使设计和调试的任务大大减轻。实际调试时要注意适当调节高放和本振的两个调谐回路，同时观察陶瓷滤波器的输出，尽量使输出幅度最大，噪声和失真最小。
