基于GPRS的GIS局部放电监测系统
来源:本站整理  作者:佚名  2011-07-17 16:05:45



    摘要:针对GIS传统在线监测时现场数据不能及时传输,导致故障不能及时的预测、报警和处理等问题,开发了基于GPRS的GIS远程在线监测系统。该系统以AT89S51为主控制芯片,重点阐述GPRS的组网方式以及具体实现过程,并在LabWindows/CVI下编写PC端服务器程序。通过工程实践证明,本系统能准确、可靠、实时对GIS局部放电进行测量、发送、管理。
    关键词:GPRS;GIS;监测系统;AT89S51

    随着数字变电站技术的研究发展,如何实现GIS局部放电的远程监测成为巨大挑战。电力监管部门对局部放电的定位和放电量的评估提出更高要求,构建实用性强、覆盖面广、灵活性好的局部放电远程监控系统对于数字变电站技术的发展具有重要意义。随着移动通信的不断发展,一种利用公用通信网进行数据传输的方式逐渐受到重视,该方式采用GPRS终端或者GPRS终端与PC机相结合的方式传输数据,该方式使用专用的GSM模块,GPRS终端可移动,网络的覆盖范围广,接入时间短,传输速度快,通信范围更宽,资源利用率高,可接入Internet网。GPRS数据传输的高速性和使用成本的低廉性使其成为目前远程监控系统中性价比较高的通信方式。
    本文设计并实现了基于GPRS的GIS局部放电的远程数据传输系统,该系统的主要任务是借助无线通信系统,将GIS局部放电的数据采集系统与监控中心计算机系统连接起来,从而实现变电站现场数据的实时传输以及监控中心对现场的监控功能。

    1 系统总体结构

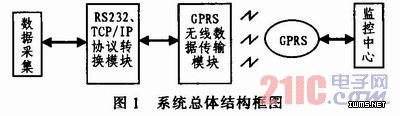

    局部放电的远程监测系统分为现场数据采集终端、GPRS通信模块和监控中心3部分。由于局部放电脉冲所激发的电磁波的频带较宽,为了获得比较丰富的信息,本文采用自补结构的超宽带双臂平面等角螺旋天线,该天线在超高频频段具有非频变特性,天线阻抗近似为50 Ω,在宽频带内很容易实现天线和传输线间的阻抗匹配,避免了波形畸变。天线放置于GIS外部,靠近GIS外壳和盆式绝缘子连接处。信号传输线使用双屏蔽电缆,屏蔽铜丝网多点接地,避免信号在传输过程中引入干扰。由于GIS中的局部放电信号极为微弱,信号在电缆中也有衰减,因此,采用高频双通道前置放大器,以提高信噪比,放大器在300 MHz~1.6 GHz频带内的增益大于25 dB。现场数据采集终端通过RS232接口传输数据给GPRS通信模块;GPRS通信模块通过GPRS网络采用TCP/IP协议实现系统现场采集终端和监控中心上位机之间数据通信。监控中心为整个监控系统核心,完成系统管理控制和数据汇总、分析和处理数据,中心对接收到的数据进行存储处理,同时也能发送控制指令和数据到现场数据采集终端。系统总体结构框图如图1所示。




2 现场数据采集终端

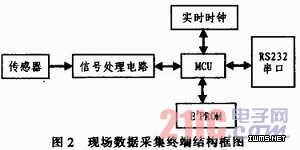

    现场数据采集终端主要由信号获取与处理和单片机系统组成。现场数据采集终端结构框图如图2所示。主要信号处理电路、MCU、实时时钟、E2PROM和RS232串口。


[1] [2]  下一页
