线阵图像传感器TCD1208AP在桑蚕选种中的应用
来源：本站整理  作者：佚名  2011-07-17 16:06:06




2．2 电路接口设计

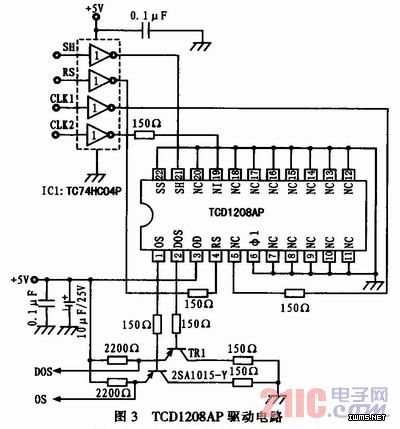

    图3为TCD1208AP驱动电路。SH为CCD光电荷转移脉冲，其下跳沿即每幅图像输出的起始位。CLK1、CLK2为两相交互脉冲电压(相位差180°)，它们将转换到移位寄存器上光电荷向输出极传送。RS为复位脉冲，清除移位寄存器输出电荷后所余电荷，为下一次输出作准备。OS为CCD的信号输出，DOS为CCD的补偿输出。

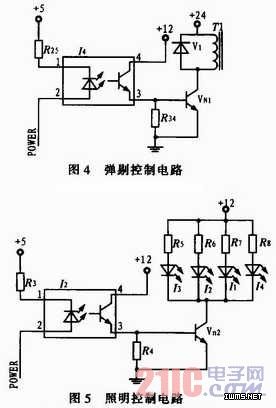

    图4为电磁弹剔控制电路。主要功能是将经图像识别系统确定不符合要求的茧弹出传送带。
