2.电压补偿法（1）电路分析
　　

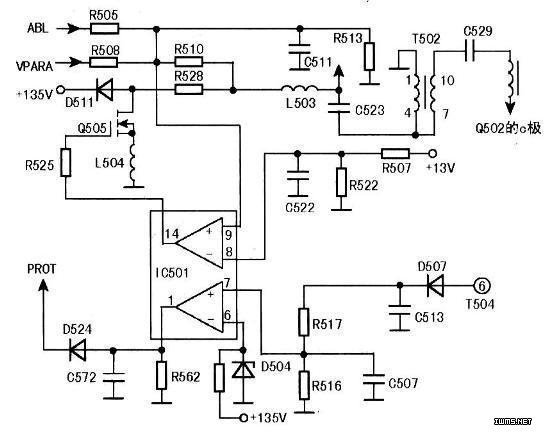

　　索尼KV-EF29M8O/34M8O型彩电高压稳定电路结构如上图所示。尽管该机高压稳定控制信号也是从反映束流大小和高压变化的ABL电平中取样，但它采用电压补偿法，其主要特点是在完成水平枕校的同时完成高压稳定。由于这种电路结构比较简单，因此国内大屏幕彩电基本上都采用这种电路。

　　窬要说明的是，该机也采用了附加变压器，但T502决非磁饱和电流互感器，这一点从它原边（4）-（1）绕组引入的隔直电容C523就可以辨认。T502是水平枕校变压器，同时也是ADL信号耦合雍压器，其副边（7）-（10）绕组串联在行偏转线圈回路中。

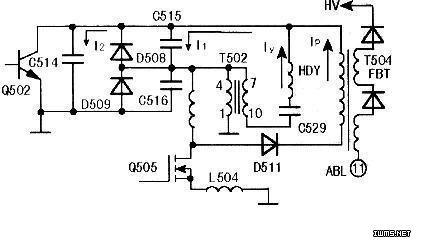

　　为了定性分析其高压稳定原理，下面借助下图等效电路来说明。在水平扫描正程结束后，行偏转线圈HDY中存储的磁能，以电流Ly的形式传送给逆程谐振电容C516和C515，同样回扫变压器T504（1）-（2）初级绕组存储的磁能，也转换成电能以Ip的形式传送给逆程电容。流经C516和C515的电流I1=（Iy+Ip）-I2,I1流经C515后分为三路：第一路给C516充电；第二路经L503流过场效应管Q505漏、源极；第三路流过T502（4）-（1）绕组，并在次级产生相应的脉冲电压。因此，逆程回扫期间在行输出管Q502集电极上产生的逆程脉冲就是C516上充电电压与T502（4）-（1）绕组感应电压之和。

　　来自T504（11）脚的AB工取样电压与场抛物波VPARA叠回后加到运放IC501（9）脚，与（8）脚反相输入端的基准电压比较，从（14）脚输出误差电压加到Q505栅极。如果束流增大引起高压下降+积分滤波后加到IC501（9）脚的ADL取样电压减小→与（8）脚基准电压比较输出的误差电压减小→Q505漏、源导通沟道变窄，流过T502（4）-（1）绕组电流增大→T502（4）-（1）绕组感应脉冲增高→Q502集电极上行逆程脉冲幅度增高→T504副边高压绕组HV输出增高；反之，IC501（14）脚输出误差电压增大→流过Q505漏极电流增大→T502（4）-（1）绕组感应脉冲降低→Q502集电极上的行逆程脉冲幅度降低→T504副边高压绕组输出HV电压稳定不变。

　　T504（6）-（5）绕组上的高压取样脉冲经D507、C513整流滤波，R516、R517分压后，加到IC501（7）脚（同相输入端），与（6）脚（反相输入端）的7.5V基准电压比较。若高压正常，则整流分压加到IC501（7）脚高压取样电压低于基准电压，比较器从（1）脚输出低电平，D524截止；如果阳极高压超出安全允许阈值，则加到IC501（7）脚的高压取样电压大于（6）脚基准电压→比较器翻转，（1）脚输出高电平→D524导通→保护电路中的Q6012→Q6011连锁导通→通过过ON/OFF转换电路，关闭主开关电源交流供电，执行保护待机。
