3.B+电压调整型（1）电路分析

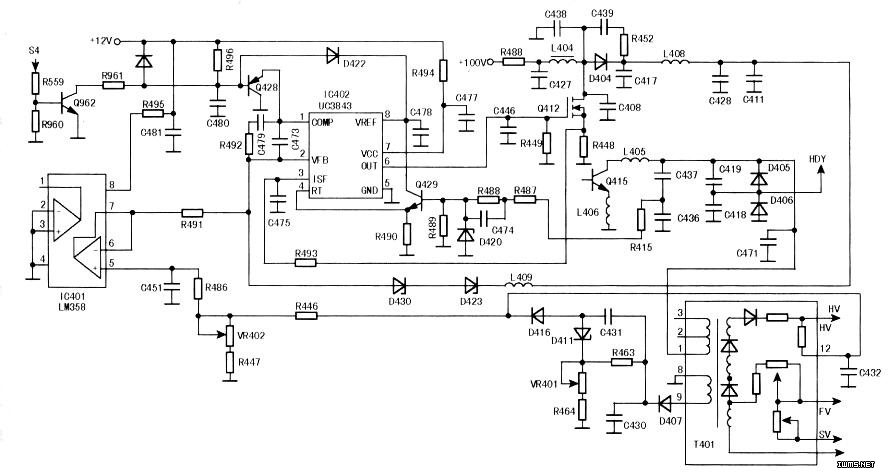

与前面介绍的两款普通大屏幕彩电不同，TCL-HiD34728P是一款高清数字彩电，具有1OOHz倍频、60Hz/75Hz逐行扫描功能，同时兼容行频28kHz、31.5kHz、37.5kHz、37.75kHz和46.875kHz。行扫描频率变化时，行扫描正程时间Ts和行逆程扫描时间Tr都会发生变化，因而行偏转电流和阳极高压也会发生相应变化。为了维持不同扫描频率时画面水平幅度稳定，TCL-HiD34728P高清数字彩电设置了B+电压调整和高压稳定电路，如图所示。
图中UC3842是频率固定电流型电源控制器，与彩显中常见的UC3842内部电路结构、引脚功能顺序完全相同，区别仅在电源供电。该IC由5.OV基准电压源、OSC振荡器、误差放大器、电流检测比较器、PWM比较器、RS触发器、驱动级及过流保护、欠压锁定保护等功能电路组成。IC402、Q412、L404等相关元件构成典型的升压回扫式开关电源电路。
IC402（7）脚加上+12V电源，内部OSC电路起振，从（6）脚输出方波脉冲，驱动MOSFET管Q412进入开关状态，漏极电流在电感线圈L404两端激发感应脉冲，经快恢复二极管D404、C417、C428整流滤波后，与+1OOV电压叠加，为行输出级提供B+电压。行管Q415集电极上的行逆程脉冲由C436、C437分压，经R415、R487、R488加到Q429基极，经Q429缓冲放大后加到IC402（4）脚，锁定其内部的OSC振荡器，使之与行频同步。与行频同步的OSC脉冲加到R-S触发器S端，使Q端输出高电平，从而打开主控门，OSC产生的方波脉冲高电平经驱动级放大激励Q412导通；与此同时，Q412导通漏极电流在源极电阻R448上产生电压降给IC402（3）脚外接电容C475充电，并加到内部电流比较器的同相输入端上，当充电电压上升到反相端电压（即（1）脚误差放大器输出电压）时，比较器翻转输出高电平加到R-S触发器R端，使其复位Q端输出低电平，主控门关闭，IC402（6）脚输出低电平，Q412由导通翻转至截止。
综合以上分析可以归纳：IC402（6）脚输出的B+激励脉冲频率与行扫描频率一致，它的脉冲宽度（即Q412导通时间ton）由IC402（3）脚的充电时间常数（R493、C475）决定，不随行频变化而变化。这样，就可以在不同行扫描方式下，产生维持画面水平幅度不变（行偏转电流幅度、阳极高压不变）所需的行偏转供电电压B+。
如果行扫描频率升高，则行周期缩短，由于IC402输出激励方波频率与行频一致，且脉冲宽度ton不变，因此周期短toff减小，开关脉冲占空比ton/toff增大，L404在单位时间内从+1OOV电源转换得到的能量增多，行偏转电路B+供电电压上升到行频对应值；反之，行扫描频率降低→ton/toff占空比减小→B+电压下降到行频对应值。所以，通过下图电路对行偏转B+供电电压控制调整，就可以补偿行频变化引起的行偏转峰值电流和高压的变化。这类控制曳路也广泛应用在流行彩显扫描系统中。
在恒频扫描模式下，B+电压变化和束流变化也会引起高压变化，因此在下图中，由T401（9）-（8）取样绕组、运放IC401和IC402（2）脚内部误差放大器等组成B+电压稳定和高压稳定电路。如果某种原因引起行偏转B+供电电压升高，则T401（9）-（8）绕组感应脉冲幅度会相应增高，经D407、C430整流滤波，R463、R464和VR401分压，再由IC401缓冲，加到IC402（2）脚的B+反馈取样电压增大，则与内部基准电压比较后输出误差电压（即（1）脚电压）减小→IC402（3）脚电容充电至（1）脚电压所需时间ton减少→（6）脚输出方波脉冲宽度减小→开关管Q412导通时间缩短~L404转换获得能量减少→行偏转B+供电下降到设定值。同理，若束流增大引起阳极高压下降，则T401（12）脚内阻、R446、R447、402分压和IC401 缓冲，加到IC401（2）脚的HV取样电压减小，与内部基准电压比较，输出误差电压即（1）脚电压增大，IC402（3）脚电容充电至（1）脚电压所辞时间增长，则开关管Q412导通时间延长，行偏转B+供电电压升高，Q415集电极上行逆程脉冲幅度增高，阳极高压上升到设定值。
在下图中，还设置有开关管过电流保护和行偏转B+供电过压保护电路。如果开关管Q412漏极电流Id超出安全允许值，则漏流经R493给C475的充电理电压会大于或等于1.OV，其内部的电流检测比较器翻转，R-S触发骼复位关断主控门，终止（6）脚激励方波输出，Q412截止；若行偏转B+供电电压超出设定值，则保护电路中的两只齐纳二极管D423、D430雪崩击穿，IC402（2）脚电压高于2.5V基准电压，误差放大器翻转输出低电平，R-S触发器复位关断IC402（6）脚方波激励脉冲，Q412截止。若保护支路中任一路起控，则微处理器UN11检测不到合格的行逆程脉冲，便舍立即从（37）脚输出S4高电平，Q962导通，Q428饱和导通，将IC402（1）脚下拉成低电平，锁定R-S的复位状态，维持开关管Q412截止。
