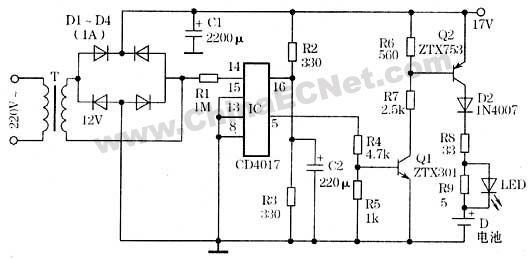

本文介绍一种以脉冲电流对干电池进行充电的电路。充电电路以电池容量÷100的平均电流向电池充电,其中对D型电池的平均电流约36mA,A-A型电池的平均充电流为18mA。IC(CD4017)是COMS十进制计数器。其第⒁脚为计数脉冲输入端,每接收来自电源变压器T送来的十个50(或60)Hz交流电正弦波上升沿信号,在第⑤脚输出端送出一个20(或16)ms,占空间比为1:9的正向脉冲至驱动管Q 1,由开关管Q2输出脉冲电流.经限流电阻R8.稳流电阻R9和发光二极管LED向电池充电。该电路若用于对D型电池充电.R8选值为32Ω,R9选值为5Ω;用于A-A型电池充电R8选值56Ω,R9选值10Ω.如果要向两个以上的电池充电.可以通过改变限流电阻的阻值来调整充电电流。
