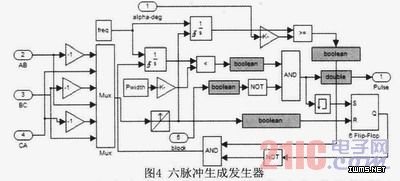

在6脉冲发生器模块中，有两个常量“Pwidth”和“freq”，“Pwidth”的值为6相触发脉冲的宽度；“freq”为同步电压频率；从“alpha deg”输入端输入触发角的值，可以是一组连续变量，通过对“alpha_deg”的值生成一组可控的晶闸管导通的6相脉冲；“bLOCk”是6脉冲发生器的锁存端，输入端为零时，模块正常工作产生一组6相脉冲；当输入端为高电平时，启动截止保护，这时脉冲将不再产生，晶闸管也就不能导通。
但是在6脉冲生成器模块中，其脉冲生成是根据电源的同步电压进行计算，子系统中的频率设置和同步电压的频率是保持一致的，生成的6相脉冲频率不可改变。在分级变频软起动模块中，晶闸管的6相导由6相脉冲发生器产生的一组基频的脉冲波和一组低频的脉冲进行与运算

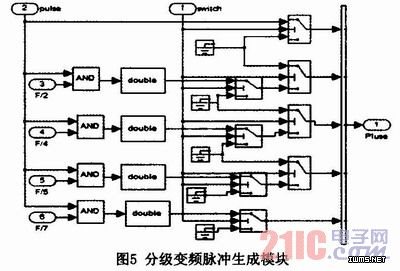

生成，这组脉冲是以低频脉冲的频率做为频率，以基波脉宽作为脉冲宽度，并且可以通过“alpha deg”对脉冲进行延迟。这样生成一组低频的导通角可控的低频脉冲，满足分级变频软起动的脉冲要求。在图5分级变频脉冲合成模块中，频率分别为F／2、F／4、F／5、F／7的方波脉冲和6脉冲发生器产生的脉冲进行与运算，生成F／2、F／4、F／5、F／7频率方波，并根据输入的时间选择各个分级频率运行时间，完成分级变频软起动控制。
