基于Simulink的滑模软起动器仿真研究
来源:本站整理  作者:佚名  2011-07-23 11:36:07

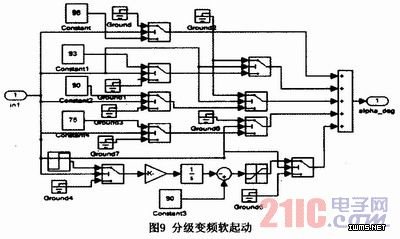

    分级变频起动能有效提高电动机起动转矩,可使电动机在重负载的情况下平滑起动。

3 仿真结果分析
    在matlab/simulink仿真环境中,通过对图1中软起动方式的选择,对斜坡控制、限流控制、转矩控制和分级变频控制进行仿真。分别得到四种软起动的定子有效电流、转速和转矩的波形图(见图10)。
    电机参数为10kW、220V、50Hz,极对数为2,定、转子端的标么值参数分别为:Rs=0.0401Ω;Rr=0.0377Ω;Ls=Lr=1.0349Ω。
    通过对仿真结果的分析可以到处结论:斜坡起动是一种开环的起动控制方式,能够降低电机的起动电流,起动转矩不高,操作简单;限流软起动是采用电流的闭环控制,能够很好地限制电机的起动电流,但是起动时间较长,起动转矩不高;转矩控制软起动转矩能够平滑地上升,降低转矩突变给拖动系统造成的影响,是很好的负载起动;分级变频起动能够限制电动机的起动电流,起动转矩大,是一种有效的高转矩起动方法,适用于大负载的电机起动。
    电动机的起动过程的有效电流、转速和转矩仿真结果如下:


4 结论
    随着电动机的广泛使用,对电机起动的要求越来越高,对软起动装置也使用越来越多。滑模软起动器几种软起动方式的改变主要是通过对触发脉冲导通角(alpha)不同计算方法实现的,不需要对软起动装置的硬件作大的改变,也不会增加硬件成本。滑模软起动器是综合了多种软起动方式的软起动装置,通过滑模控制对软起动方式进行选择,实现多种软起动,扩大了软起动装置的应用范围,提高了软起动装置的实用性,具有很大实用价值。

上一页  [1] [2] [3] [4]
