SD卡中SPI模块的读操作包括读单块和读多块两种。该系统仅实现了读单块功能。初始化的长度为512字节。函数的实现分为4个步骤：①LPC2148向SD卡发送读单块命令(CMD17)，SD卡响应(Rl格式)；②等待SD卡发送读起始令牌；③判断收到的令牌是否为0xFE；④从SD卡中读取数据。

4.2 SD卡文件系统

SD卡完成底层驱动后，可按照FAT32文件系统格式对SD卡上的数据进行操作，进而在SD卡上实现读写文件等操作。FAT32文件系统是微软FAT类文件系统中的最高版本．是现今Windows下最常用的硬盘文件系统。

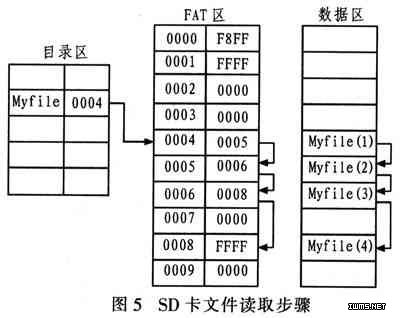

当读取SD卡中的文件时，首先要根据文件名查找该文件的信息结构体。根据文件信息结构体中的起始簇号即可找到数据区第1簇的内容，也可在FAT表中找到第2个簇号。根据第2个簇号又能找到第2簇的内容和FAT表中的第3个簇号，直至遇到文件结束标志。这样，就可根据FAT表中的簇号读取到全部文件数据。以图5为例，说明读取SD卡文件的具体步骤：

(1)先在目录项表中找到与文件名匹配的，如“Mvfile”，从“Myfile”所对应的目录项中可以读到该文件的首簇号0004：

(2)根据首簇号0004访问FAT表，读出首簇号对应的FAT表项内容0005，即第2个簇号。根据第2个簇号再访问FAT表，读出其对应的FAT表内容，即第3个簇号0006…等。依次做下去，直到最后一个表项内容为FFFF为止；

(3)由第(2)步可知，“Myfile"这个文件占用了4个簇，这4个簇号形成一个簇链000dH一0005H一0006H一0008H，根据这些簇号所形成的簇链访问这4个簇号对应的4个数据存储区域．文件“Myfile”就分成4个部分分别存放在这4个存储区域中161。


4.3 IAP功能的实现

IAP:In ApplICation Programming 是指在应用编程，即在程序运行中编程，就是片子提供一系列的机制（硬件/软件上的）当片子在运行程序的时候可以提供一种改变flash数据的方法。通俗点讲，也就是说程序自己可以往程序存储器里写数据或修改程序。这种方式的典型应用就是用一小段代码来实现程序的下载，实际上单片机的ISP功能就是通过IAP技术来实现的，即片子在出厂前就已经有一段小的boot程序在里面，片子上电后，开始运行这段程序，当检测到上位机有下载要求时，便和上位机通信，然后下载数据到存储区。

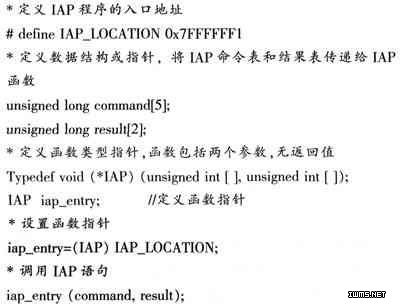

LPC2148支持多种方式对Flash进行编程，用来写入用户代码或数据。第一种方式是通过内置的串行JTAG接口进行编程：第二种方式是通过UART0进行在系统编程(ISP)；第三种方式是通过在应用编程(IAP)。IAP程序是thumb代码，地址为0x7FFFFFF0。在使用IAP擦除、编程操作过程中，片内Flash存储器不可访问。当用户运行应用程序时，用户Flash区域的中断向量有效．所以在调用Flash擦除、写IAP之前，用户应当禁止中断，确保用户中断向量在RAM中有效和中断处理程序位于RAM中。IAP代码不使用或禁止中断。可将SD卡读出的数据用C代码烧入指定的Flash段中：

4.4 程序实现跳转到任意行代码段执行

现以下例来说明这段程序，如果程序跳转到绝对地址为0xFFFF0执行，代码如下：

typedef void（*run）（）；//定义一个无参数，无返回类型的函数指针类型

run address=（run）0xFFFFO;//定义一个函数指针，指向跳转的位置

address（）：//调用函数

在上述应用程序中，根本没有看到任何一个函数实体，但是却执行了函数调用；实际上它起到了"软重肩"的作用，跳转到CPU启动后第一条要执行的指令位置，即实现了程序的跳转。

5、结语

该设计方案以LPC2148为核心，通过SD卡驱动、FAT32文件系统、IAP功能和程序跳转实现了系统升级的模块设计，并用于实际开发中。该设计增强了系统维护，缩短了产品的开发周期。节约了大量的人力、财力，增加了与用户的交流力度。与传统设计相比。在开发时间、成本和灵活性等方面都占有优势性。该设计已经调试成功，并作为一个功能模块用于某电子产品上，在产品需要增加新功能和维护系统稳定方面起到了巨大的作用。要注意的是，该程序设计是在Keil下编译通过的，生成的HEX文件不能直接放入SD卡中，因为该文件与通过ISP烧写Flash的文件不一样，要作一定的修改。另外，该方案不仅能用于系统升级，也能用于为程序补丁和写入数据等，也可用于ARM9.因此该设计方案具有广泛的应用前景。
