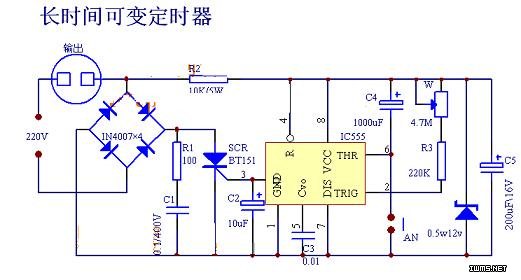

该定时器用BT151单向可控硅整流器作电子开关，电路如图1-1所示。NE555时基电路作定时控制，定时一小时内连续可调，耗电小于5W，空载时不耗电。

  按下AN定时开始，电源向C₄充电，因C₄两端电压不能突变，时基NE555第2脚的电位低于1／3V_CC使3脚输出高电平至SCR的控制极，SCR便导通，负载得电。等到C₄上电压为2／3V_CC时，555的3脚输出低电平，SCR截止，负载失电，之后C₄经W、R₃放电，当C₄上电压降至NE555时基直流电源电压1／3时，3脚又输出高电平，定时又开始。

  调节W可改变定时长短，阻值大定时长，阻值小定时短，通常可在4分钟～1小时内连续可调。
