电子发烧友为大家提供了两个典型电动车闪光器电路，并给出了电路中的参数与具体说明，希望对您有所帮助！

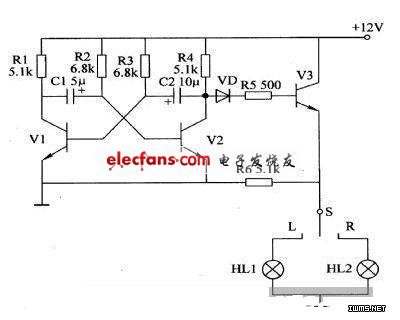

      1、此电路由振荡电路和开关电路组成。 震荡电路由三极管V1、V2、电阻器R1-R4和电容器C1、C2组成。 开关电路由二极管VD、电阻器R5、R6和晶体管V3组成。振荡电路产生的超低频信号经二极管VD和R5加至V3基极。将转向开关S置于R或者L时，V3超低频信号的作用下间歇导通，使转向灯HL1或HL2闪烁发光。


      2、12V闪光器电路图:　　　　　　　
R1＝91K－120K R2＝3.0K R3＝330Ω Rs*＝0.017Ω C1＝3.3μ/50&upSILon;
Rj、Kj 为继电器， 线圈电阻Rj － 100Ω
L*为12v /21w灯泡 主芯片采用LT4761汽车闪光集成电路。
外接电路稍加改动可与境外型号的U243B 和U2043互换使用。
注：Rs* 值要很好调整，它不仅会影响电压使用范围，也会影响倍闪功能。Rs* 由于电阻值很小，所以要根据不同的线路板设计进行适当调整。
R1/C1 乘积决定了正常使用时的闪光频率，可根据闪光频率要求适当调整R1/C1 值。
