基于LD7552B的绿色开关电源设计与分析

来源：本站整理作者：佚名 2011-07-26 15:20:56

1．2 封装形式

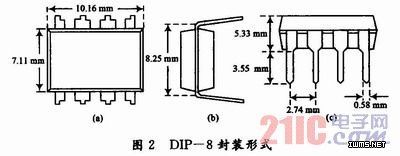

LD7552B及LD7552D均采用DIP-8封装形式，其外形及尺寸如图2所示。

2 电路设计

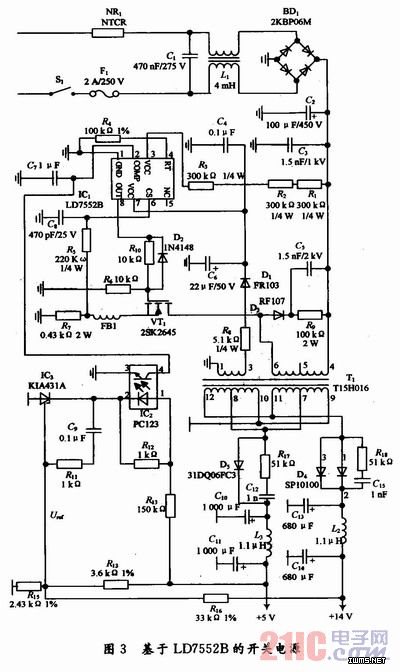

利用LD7552B设计出的开关电源如图3所示，该电源能输出+5 V和+14 V直流电压，输出功率达40 W，+5 V电源的输出电流可达2 A，+14 V电源的输出电流可达2．2A。

2．1 交流输入及整流滤波电路
这部分电路主要由电源开关S1、保险管F1、负温度系数热敏电阻NR1、互感滤波器L1、桥堆BD1、滤波电容C2和C3等元件构成。其功能是完成交流电压的传输及整流滤波任务，最后在C2上得到300 V左右的直流电压。
