摘要：为了降低能耗，同时又能简化电路，节省成本，提出了LD7552B开关电源方案，用LD7552B设计了一种绿色开关电源。LD7552B是一种绿色电源芯片，它在启动方面、稳压方面、保护方面及节能方面都较传统电源有很大的改善，采用LD7552B与开关场效应管、精密三端稳压器、开关变压器等元件配合，就能构成节能型开关电源。实验结果表明，LD7552B开关电源能在90～240 V交流环境中稳定工作，电路效率可迭90％以上，且能根据负载的大小自动改变工作模式(在正常模式与绿色模式之闽变换)。基于LD7552B的开关电源有着传统开关电源无法比拟的优势，是一种值得推广的高性能开关电源。
关键词：LD7552B；KIA431A；开关电源；电路设计

     引言
    随着低碳经济的提出，AC／DC电路必将从传统开关电源向绿色开关电源转型。所谓绿色开关电源实际上是一种高效节能型开关电源，它有3大优点，即效率高，性能好，电路结构简洁。近年来，国外一些半导体公司纷纷推出绿色电源芯片，这为AC／DC电路的转型提供了条件。在众多的绿色电源芯片中，LD7552B及其姊妹芯片极具代表性。LD7552B能输出PWM(脉冲宽度调制)开关脉冲，可与开关场效应管、开关变压器、精密三端比较器、光电耦合器等元器件构成绿色开关电源，通过合理选择外部元件的参数，可以使开关电源具有较宽的稳压范围和较灵敏的保护特性。基于LD7552B的开关电源可广泛用于液晶显示器、液晶电视机、电源适配器、打印机、复印机等设备中，具有广泛的应用前景。

1 LD7552B介绍
1．1 内部结构

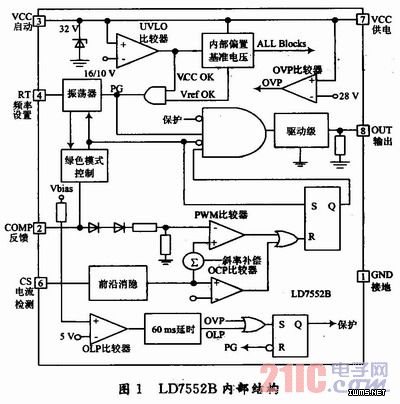

    LD7552B是Leadtrend(通嘉)科技公司推出的具有绿色工作模式的电源控制集成块，负责产生开关脉冲，还能完成稳压控制及各种保护。LD7552B内部结构如图1所示，它具有良好的防静电功能、电流模式控制功能、无噪声绿色模式控制功能和多种保护功能(如过压保护、过载保护等)。该集成块启动电流低(小于20μA)，功耗低(小于0．4 W)，利用它可以设计出30～60 W的绿色开关电源。

    值得一提的是，LD7552B与LD7552D互为姊妹芯片，它们之间的区别体现在4脚外部。LD7552B的4脚外部一般接100 kΩ电阻，而LD7552D的4脚外部一般接0.047μF电容，代换时应注意这一点。无论是LD7552B还是LD7552D都能推动多种型号的开关场效应管，如2SK2630，2SK2645，2SK2649等，应用时可根据实际情况选定。
