示波器可以把左右眼之间叠加起来，打上右眼或者左眼的颜色，直接戴上眼镜去看它的效果，这种眼镜可以打上红跟青或者绿跟品红，这样可以简单判断画面情况，如果想知道立体深度有多少，比如有多少像素，这边可以打上视觉差的栅格，每一个是129个像素，位移差就代表着立体的深度，垂直方面可以是50%、25%或者10%。左右眼之间还有另一种方式就是光标，直接把光标打上，显示屏下方会直接告诉你目标水平视差是多少，大概多少像素，通过这种方式可以看到到底左眼在前面还是右眼在前面，画面到底是出屏还是入屏，立体深度是多少。

    3D拍好了到底怎么样传输？目前有几种方式，一种是两个都是高清的SDI传输，将来要用3G的方式，1080 50p只是3G中的一种方式。用两路传输会碰到传输时延问题和争议问题，现在的方式是通过两个SDI的方式，一个是左眼的信号，一个是右眼的信号，会出来两个测试的信号。建好系统和检测设备以后，通过左右眼的信号检测整个通道。需要注意有没有把左右眼的信号搞混，包括有没有通道之间的延时，如果通道之间有延时会造成错位，3D的效果就会有很大的问题。

3D视频传输对应的测试仪器是最新的波形监测仪——WFM8300，可以同时看两路信号。通过波形可以判断到底是左眼的画面在右边还是右眼的画面在右边，这样就可以立体感觉到是往内还是往外。可以把两路信号合成一路信号，真正在传输里看到，如果你能接到投影或者通道的话可以监看，这就是侦测3D信号。

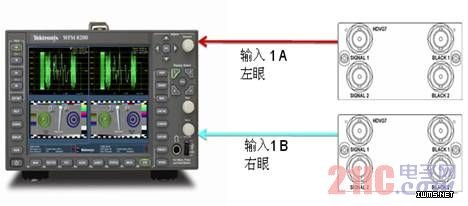

    图5：可同时监测两路信号的波形监测仪——WFM8300。

前不久美国实验室有一个传输的规范，传3D的信号有两种方式，一种是3D的左眼右眼并列传，通过压缩。这种方式适用于1080i隔行扫描格式，左眼在水平方面压缩一半，右眼在水平方向压缩一半，类似于1080i的画面，通过MPEG2和H.264去传输，经过解码器把左眼跟右眼信号分别解码出来，这时的水平只有一半，再做上变换，得到的画面就是1080i，出来的即是左右眼的信号。720p的方式是上下的，上部分是左眼，下部分是右眼，这样出来的还是720p的画面，现有的系统同样可以传左右眼的信号，定义多少行到多少行是左眼，多少行到多少行是右眼，接收的解码器同样可以把左右眼解出来，通过电视机显示出来。


图6：立体视图测量——边缘检测。

    可以利用泰克视频质量分析仪VQS1000做传输3D信号的监测，能看到左眼跟右眼之间的边缘，区分到底谁在右边，谁在左边。绿色的代表右眼，蓝色代表左眼，如果右眼在左眼的右边表示这个画面是往外的效果，还有更细的，可以告诉你到底哪些画面属于参考，零视差的，哪些画面位置是正视差，在画面内部，哪些是出屏的负视差。当然会给出一个百分比——大概有多少像素点是出屏的、立体深度有多少、有多少是入屏的、深度有多少。通过这种方式可以帮你判断做好的文件或者是实实在在传输3D视频的立体效果，从拍摄到制作到传输监测的方案。

本文小结
    3D毕竟是比较新的技术，大家都在摸索的过程之中。因此，怎么样利用工具做好的3D画面，怎么样确保3D的深度多少合适，这些问题可能需要大家通过工具去摸索。泰克作为全球测试测量解决方案领先提供商，除了提供领先的测试设备和技术，还希望与大家共同合作，大家有什么测试测量相关的信息欢迎给我们反馈，包括怎么样做好的3D画面，让我们共同促进3D技术的发展与应用。
