内部主要有整流、电流跟踪和分级滤波组成。

　　荧光灯电子镇流器中的功率因数，灯电流波峰系数，电流谐波含量统称三项技术指标。在一般荧光灯电子镇流器中想实现三项指标的同时达到部颁标准是有困难的，采用HD9712模块的电子镇流器就可以实现该三项指标，并能达到标准中的“H”级所规定的指标要求。

　　接通电源，电流经F1、C1输入HD9712电路的“1、2”脚。经HD9712电路整流，电流跟踪及分级滤波后从“3”脚输出300V左右的直流电压，作为镇流器的工作电源；该电压经R2降压后加到C3和D2锯齿波产生器上。通过C3、D2产生一个锯齿波脉冲去触发振荡器电路，使振荡器开始工作。将工作频率25 30KHz的高频电压送至L4和C4升压后，将荧光灯管内气体电离，灯管点亮。同时少量电流通过C4构成回路对灯丝起到辅助加热作用，以保持稳定照明。

　　R5是起到软启辉的作用，延长灯管寿命而设。R1是过电压保护电阻。

absMiddle" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

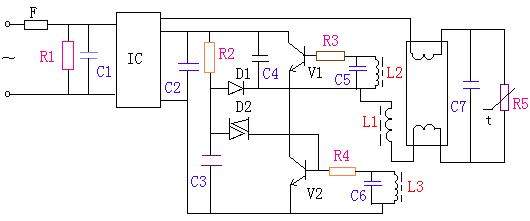

电子镇流器式莹光灯电原理图
