多通道多模式的低频RFID阅读器设计
来源:本站整理  作者:佚名  2011-08-01 09:42:18



    3.1 标签信息数据帧的格式

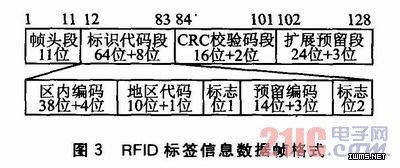

    图3为RFID标签在收到阅读器发送的电磁波信号后,返回的信息数据帧格式。根据ISO11785标准,数据帧(共128位)分为4个段,分别为帧头段、标识代码段、CRC校验码段以及准备将来使用的扩展预留段。帧头段代码为00 0000 0000 1,包含有10个“0”。为了防止出现与帧头相同的代码,所有后续码段每8位数据插入1个控制位“1”。标识代码段内的标志位1为附加数据块标志,标志位2为动物标志。CRC校验码段为CCITT 16位CRC校验码。扩展预留段现在还没有使用,统一设为00000000 1 00000000 1 00000000 1,其中的“1”即控制位。



    3.2 标签信息数据的编码

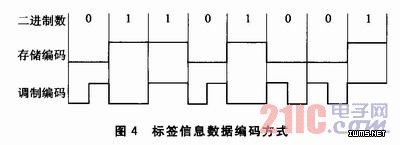

    采用MCU进行接收数据帧解码的关键步骤是帧头段的捕获。图4为RFID标签回馈给阅读器的信息比特流的编码方式。MCU检测到EM4095芯片RDY/CLK引脚端产生时钟信号时,进入帧头段的捕获状态。


上一页  [1] [2] [3]  下一页
