引言
    调像仪又称安防监控调测仪，是一款用于对监控系统进行测试的仪器。在监控项目现场施工及维护过程中，经常需要对摄像设备的姿态、通信线路、电源等进行测试，使用该款仪器可减少日常工作量，提高工作效率。
    在现场的安装及维护过程中，经常出现同轴线缆断路的现象，如外力拉断、老鼠咬断等，导致图像无法传输。而线缆多是隐藏在天花板内、地下、墙壁管线内等不容易检测的地方，这就对仪器提出增加断线检测功能的需求。通过在线缆的一端测试，可直接测量出线缆的长度(即断点的位置)，从而帮助施工人员快速确认故障位置，及时维修。

    1 检测原理
    根据TDR理论，在同轴线缆的一端发送低压脉冲，当终端负载阻抗与线缆特征阻抗相等时，发射脉冲被负载完全吸收，不产生反射波。如果线缆终端负载阻抗与线缆特性阻抗不等，则产生回波反射。其反射系数定义为反射波幅度U反射与入射波幅度U入射的比值：

    式中：ZL为线缆的负载阻抗；z0为线缆的特征阻抗。
    由式(1)可以看出：
    ①当负载阻抗与传输线阻抗匹配时，即ZL=Z0，ρ=0，入射波被负载完全吸收；
    ②当负载阻抗为无穷大(开路)时，即ZL=∞，ρ=+1，发射波与入射波幅值相同，极性相同；
    ③当负载阻抗为无穷小(短路)时，即ZL=0，ρ=-1，发射波与入射波幅值相同，极性相反。
    在实际测试中由于脉冲的发送和接收在同一端，所以要避免入射波后沿与反射波前沿在此处叠加；同时，为了降低最短测试长度，要选用较窄脉宽的脉冲。当测试线缆长度增加时，由于存在传输线损耗，所以脉冲的宽度也应适当增加。脉冲宽度与被测线缆的长度可通过式(2)推算：

    式中：L代表测试线缆的长度；v代表脉冲在线缆中的传输速度；t代表脉冲上升沿在传输线中的往返时间。
    脉冲在同轴线中的传输速度不同于光速，与线的种类有关，例如在SYV75-5-2同轴线中的传输速度约为200m／μs。由于脉冲的发送和接收在同一端，需避免反射波与入射波叠加，应保证测试脉冲的脉宽小于脉冲上升沿在被测线缆中传输的往返时间。若测量最短长度为5m的同轴线，则脉宽：


2 设计实现

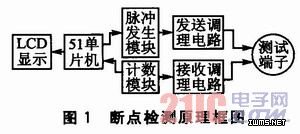

    根据上述原理设计断点检测功能，其原理框图如图1所示。

    单片机负责LCD驱动、发送脉冲宽度设置、测量结果处理、按键扫描等工作；LCD显示部分负责测试结果的显示；脉冲发生模块用于产生低压窄脉冲，其脉宽可调；发送调理电路负责将脉冲信号放大，接收调理电路用于将脉冲信号转换成CPLD可以接收的电压范围(0～3．3 V)；计数模块用于记录入射脉冲与反射脉冲的时间间隔。
