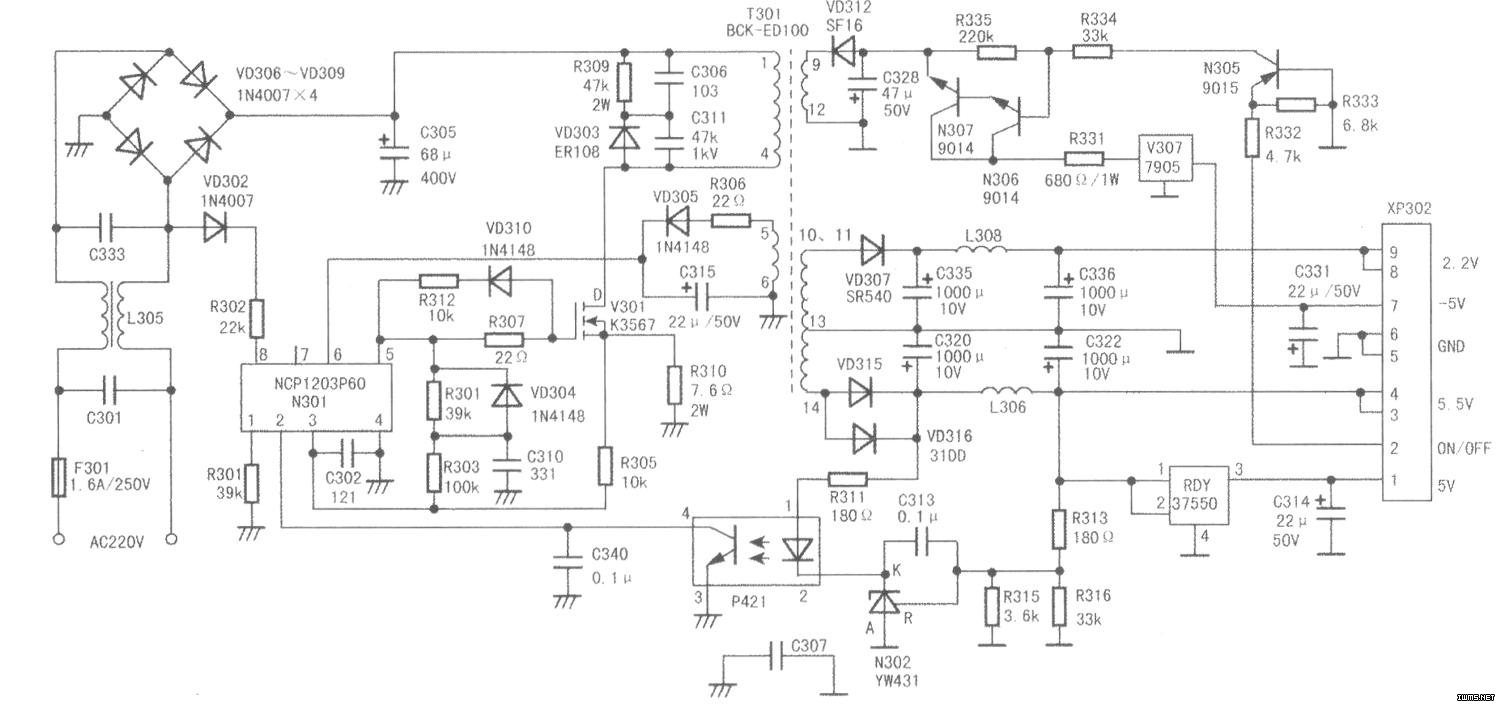

新科EVD-8830型吸人式碟机的电源电路如图所示，此电源也同样适用于新科EVD8700、EVD327、EVD398等型机。

　　一、电路分析
　　
　　1.启动过程
　　
　　通电后，AC220V经VD302整流、R302限流后，形成l30V左右脉动直流电压，送到N301CPl2O3p6O（8）脚（高压输入端）。由于N301采用甚高压技术，具备动态自供电功能，可直接采用高压直流电供电。经N301内部欠压锁定及稳压器稳压后建立内部电源，时钟振荡电路工作，并从N301（5）脚输出脉宽调制信号，经R307送到V301栅极。同时，经C305滤波所得的约300V直流电压经T301（1）-（4）绕组加到V301漏极。V301导通后，T301（1）-（4）绕组中有电流流过，并在（5）-（6）绕组上产生感应电动势，经R306限流、VD305整流、C315滤波后形成l3V的电压，从N301（6）脚输入。

　　2.待机过程
　　
　　当启动过程完成后，T301次级（13）-（14）绕组产生感应电动势，通过两只并联整流二极管VD315、VD316整流及C320滤波后分两路：一路经R311送至光耦中的二极管；另一路经L306、C322滤波形成5.5V后又分三路输出：一赂送往XP302（4）、（5）脚，一路经R313、R315、R316组成的电压电路分压后送到精密稳压集成电路N302（YW431）的R极。正常情况下，R极电压为2.5V，当某种原因使输出电压升高时，N302R极电压升高，K极电压下降，光耦内的发光二极管亮度增加，流经光耦（3）、（4）脚间光敏管的电流增大，C340的充电电流也增大，N301（2）脚电压升高，从而使（5）脚输出的脉冲宽度变窄，输出电压下降，从而达到稳压的目的。另一路送到RDY37550稳压集成块的（1）、（2）脚，从（3）脚输出到XP302（1）脚，作为待机电压。同时，T301次级（9）-（12）绕组的感应电压经VD312整流、C328滤波后加到N307的发射极，机器处于待机状态。

　　二、开/关机电路
　　
　　接通电源后，电源板上的XP302（1）脚输出5V电压，主板上的CPU开始工作。；当CPU接收到键控或遥控开机信号时，发出开机信号（5V），通过XP302（2）脚、R332加到N305发射极，N305、N306、N307相继导通。C328滤波得到约-t8V电压，经N307的e-c极及R331降压送到V307（7905）的（2）脚，通过V307稳压后，T301（14）-（13）绕组输出的感应电斥经VD315、VD316及C322整流滤波后输出5.5V.该5.5V电压在主板上将稳压输出为5V与3.3V，供RF信号处理、存储、D/A转换等电路，同时还直接供四通道驱动电路。T301（10）-（13）或（11）-（13）绕组输出的感应电压经VD307、C335整流滤波后输出2.2V电压，该电压在主板上将稳压输出为1.8V，供MPEG2解码与EVD-1解码电路。

　　三、保护电路
　　
　　1.反峰脉冲吸收电路该电路由R309、VD303、C306、C311组成。开关管V301截止时，其漏极会产生很高的反峰脉冲电压，此时，VD303导通，反峰脉冲电压迅速被该保护电路吸收，从而避免开关管过压击穿。

　　2.过热保护当NCPl203P6O内部温度超过70℃时，将自动停止工作。

　　3.短路保护当NCPl203P6O检测到有短路反馈信号时，将立即将输出功率减小。只有短路故障消失，电路才恢复正常工作。另外，NCPl203P6O还具有250nlA峰值拉/灌电流能力。

　　4.过压保护当NCPl203P6O（6）脚电压高于l6V时，将自动关闭电路。

　　5.V301开关管加速电路该开关管采用R312、VD310和VD304、R301、R303、C310两组加速电路，也称为瞬态电压抑制器（TVS），其主要作用是：开关管截止时',陡速吸收反向栅极电流，缩短开关时间，加快翻转，从而改善开关管的开关特性，减小损耗，同时减小电磁干扰（EMI）。VD310与VD304为lN4148型高速开关二极管。

　　四、NCPl203P6O简介
　　

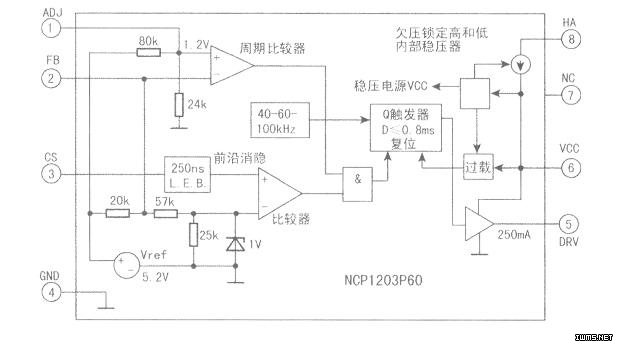

　　NCPl203p6O是安森美半导本公司生产的低功率通用离线电源脉宽调制电流方式控制器。集成有40kHz/60kHz时钟、Q触发器、0.8ms复位、欠压锁定、高低压内部稳压器、周期比较器等，如右图所示，引脚功能见下表。该IC具有待机功耗低、外部元器件少等优点。
